Dòng thiết bị đo mức siêu âm (Ultrasonic Level Transmitter) không tiếp xúc của Pune Techtrol gồm 4 model: Ultratrol-Y, Ultratrol, Ultranxt và UltraXI cho khu vực nguy hiểm.
Đo mức liên tục chất lỏng trong bồn và bể chứa, ngõ ra 4-20 mA, một số model có HART.

Giá:
Liên hệ
Lượt xem:
3

Thông tin sản phẩm
Bình luận

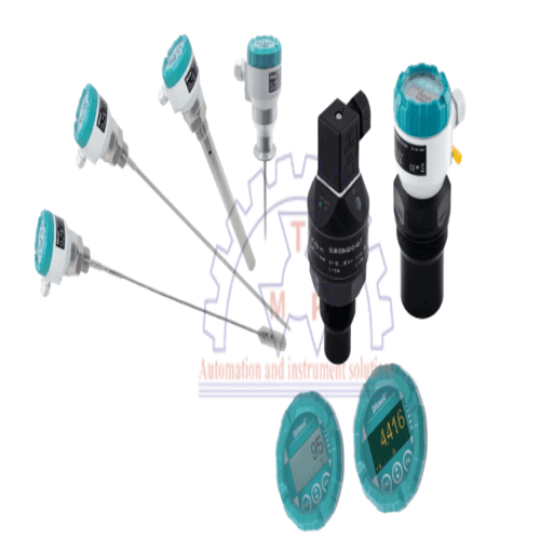

Thiết bị đo mức siêu âm không tiếp xúc là gì?

tonghop

Thiết bị đo mức siêu âm (Ultrasonic Level Transmitter) là loại cảm biến mức siêu âm đo mức chất lỏng không tiếp xúc với chất lỏng. Theo catalog của Pune Techtrol, thiết bị gồm đầu dò siêu âm tích hợp với mạch điện tử vi điều khiển đặt trong vỏ. Đầu dò phát xung siêu âm xuống bề mặt chất lỏng, xung phản xạ trở lại được mạch điện tử ghi nhận và chuyển thành tín hiệu dòng 4-20 mA. Nguyên lý này gọi là thời gian bay (Time of Flight).

Giới thiệu hãng Pune Techtrol

Một trong những hãng chuyên về lĩnh vực này là Pune Techtrol, công ty Ấn Độ thành lập từ năm 1984, được biết đến với các hệ thống đo mức và tự động hóa quy trình cho chất lỏng và chất rắn. Trong dòng đo mức siêu âm, theo catalog của hãng, thiết bị gồm đầu dò siêu âm tích hợp với mạch điện tử vi điều khiển đặt trong vỏ, phát xung xuống bề mặt chất lỏng và xuất tín hiệu dòng 4-20 mA. Hãng có 4 model trong dòng này, phù hợp từ bồn nước thông thường đến khu vực nguy hiểm cháy nổ:

Ultratrol-Y: giải pháp tiết kiệm cho nước và các ứng dụng tương tự.
Ultratrol: đo mức liên tục chất lỏng trong bồn, bể chứa, dải đo đến 10 m.
Ultranxt: dải đo đến 12 m, độ chính xác cao hơn, có HART.
UltraXI: dùng cho chất lỏng trong khu vực nguy hiểm, vùng zone 0.

So sánh nhanh 4 model đo mức siêu âm Pune Techtrol

Tiêu chí	Ultratrol-Y	Ultratrol	Ultranxt	UltraXI
Phù hợp	Nước và ứng dụng tương tự	Bồn, bể chứa chất lỏng	Bồn, bể, xử lý nước, nhà máy điện	Chất lỏng trong khu vực nguy hiểm (zone 0)
Dải đo	0,4 đến 5 m	0,4 đến 5 m hoặc 0,4 đến 10 m	0,25 đến 12 m	UltraXI-6: 0,25 đến 6 m; UltraXI-10: 0,4 đến 10 m
Vùng chết (blanking)	0,4 m	0,4 m	0,25 m	0,25 m (UltraXI-6); 0,4 m (UltraXI-10)
Ngõ ra	4-20 mA (2 dây)	4-20 mA (2 dây)	4-20 mA + HART (2 dây)	4-20 mA + HART (2 dây)
Sai số	±0,5% FS	±0,5% FS	±0,25% FS	±0,15% FS
Nhiệt độ tối đa	70 °C	70 °C	60 °C	60 °C
Áp suất tối đa	1 bar	dưới 1 bar	3 bar	1 bar

Thông số kỹ thuật chi tiết

Hạng mục	Ultratrol-Y	Ultratrol	Ultranxt	UltraXI
Vỏ thiết bị	ABS, IP65	ABS, IP65	Nhôm sơn tĩnh điện, IP67	IP67 (xem ghi chú cuối bài)
Đầu dò (transducer)	ABS, IP68	ABS, IP68	PVDF, IP68	PVDF, IP68
Màn hình	LCD 4 chữ số	LCD 4 chữ số	LCD (xem ghi chú)	5 chữ số (xem ghi chú)
Nguồn cấp	Theo vòng dòng 2 dây	Theo vòng dòng 2 dây	7 đến 28 VDC	18 đến 30 VDC
Góc chùm tia / tần số	–	–	7° / 50 kHz	UltraXI-6: 14° / 75 kHz; UltraXI-10: 10° / 50 kHz
Kết nối quy trình	–	–	Ren 2" NPT, hoặc 2" NPT x mặt bích ASME 150# 3" bằng PP	UltraXI-6: 1-1/2" BSP kèm mặt bích ANSI 4" PP; UltraXI-10: 2-1/4" BSP kèm mặt bích ANSI 3" PP
Nhiệt độ môi trường	–	–	−40 đến 60 °C	−30 đến 60 °C
Áp suất làm việc	tối đa 1 bar	dưới 1 bar	−0,5 đến 3 bar	tối đa 1 bar
Tải tối đa	–	–	–	270 Ω

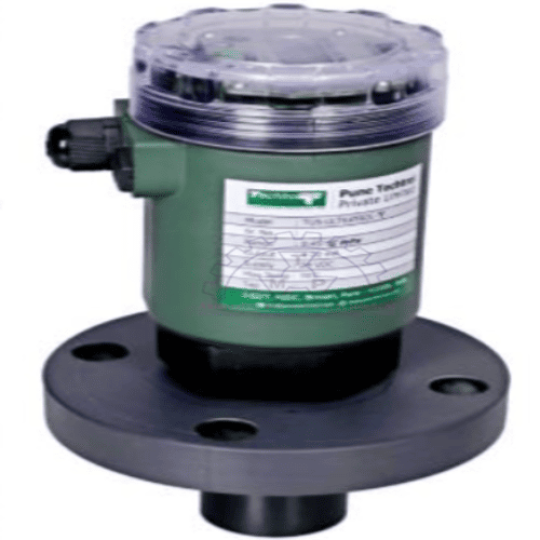

Ultratrol-Y: đo mức nước tiết kiệm

Ultratrol-Y được hãng thiết kế riêng cho nước và các ứng dụng liên quan, theo hướng tiết kiệm chi phí nhưng vẫn đáng tin cậy. Dải đo 0,4 đến 5 m, vùng chết 0,4 m, màn hình LCD 4 chữ số hiển thị mức, ngõ ra 4-20 mA 2 dây, sai số ±0,5% FS. Đầu dò đạt IP68, phù hợp lắp trên bồn nước, bể chứa.

Ultratrol: đo mức chất lỏng trong bồn, bể chứa

trol

Ultratrol là thiết bị đo mức siêu âm không tiếp xúc để đo mức liên tục chất lỏng trong bồn hoặc bể chứa, có hai dải đo: 0,4 đến 5 m hoặc 0,4 đến 10 m. Ứng dụng nêu trong trang sản phẩm gồm:

Bồn chứa, bể lọc, bể tuyển nổi.
Xử lý nước, nước thải, nước thải công nghiệp (WTP, ETP).
Nhà máy điện hạt nhân và nhiệt điện.
Kênh mương và hệ thống tưới tiêu.

Ultranxt: dải đo đến 12 m, có HART

Ultranxt là bản nâng cao: dải đo 0,25 đến 12 m, sai số ±0,25% FS, độ phân giải 1 mm, ngõ ra 4-20 mA kèm HART. Theo catalog, thiết bị có các đặc điểm:

Nhỏ gọn, dễ lắp đặt.
Màn hình hiển thị tích hợp.
Dễ hiệu chuẩn và lập trình bằng phím trên thiết bị.
Đo được mức mặt phân cách (chất lỏng có bọt).

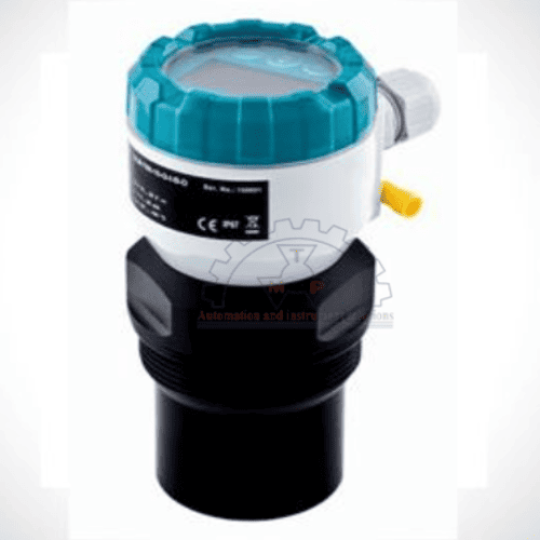

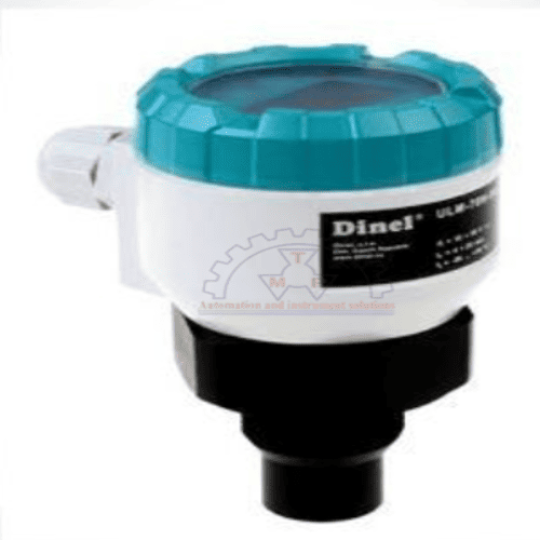

UltraXI: đo mức siêu âm cho khu vực nguy hiểm

UltraXI dùng đo mức liên tục các chất lỏng nguy hiểm trong môi trường zone 0, phù hợp với dầu diesel, dầu nhiên liệu và các hóa chất nguy hiểm không bốc khói. Có hai phiên bản:

UltraXI-6: đo 0,25 đến 6 m, đầu nối 1-1/2" BSP, phân loại Ex ia IIB T5 (II 1/2G Ga/Gb), dùng cùng rào chắn an toàn.
UltraXI-10: đo 0,4 đến 10 m, đầu nối 2-1/4" BSP, phân loại Ex ia IIA T5 (II 1/2G Ga/Gb), dùng cùng rào chắn an toàn.

Cách chọn thiết bị đo mức siêu âm phù hợp

Nhu cầu thực tế	Nên chọn
Đo mức nước, bồn nước thông thường, cần tiết kiệm chi phí	Ultratrol-Y
Đo mức chất lỏng trong bồn, bể, dải đo đến 10 m	Ultratrol
Bồn cao đến 12 m, cần độ chính xác cao hơn hoặc giao tiếp HART	Ultranxt
Dầu diesel, nhiên liệu, chất lỏng nguy hiểm trong khu vực cháy nổ	UltraXI

Câu hỏi thường gặp về thiết bị đo mức siêu âm

Thiết bị đo mức siêu âm khác thiết bị đo tiếp xúc như thế nào?
Cảm biến siêu âm không chạm vào chất lỏng, chỉ phát xung và nhận xung phản xạ từ bề mặt nên hạn chế ăn mòn và bám bẩn.

Vùng chết (blanking distance) là gì?
Là khoảng cách gần đầu dò mà thiết bị không đo được. Mức chất lỏng cao nhất không được vượt vào vùng này, nên lắp đầu dò cao hơn mức tối đa ít nhất bằng vùng chết.

Model nào dùng được trong khu vực nguy hiểm?
UltraXI, kèm rào chắn an toàn. Các model còn lại không nêu cấp phòng nổ.

Có đo được chất lỏng có bọt không?
Ultranxt có tính năng đo mức mặt phân cách (chất lỏng có bọt) theo catalog. Bạn cho biết điều kiện bồn để được tư vấn cụ thể.
