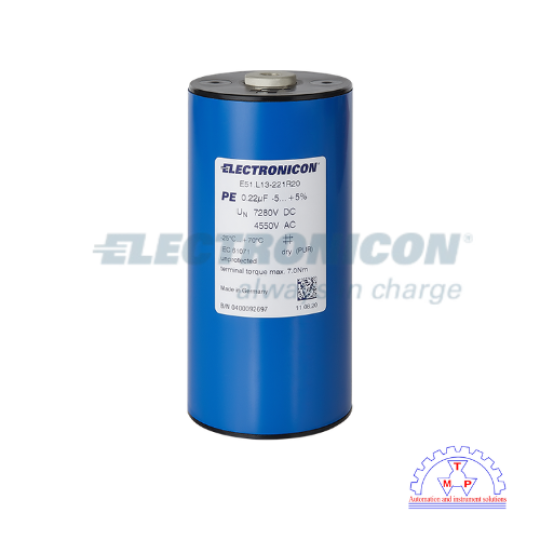

E51 ELECTRONICON | Tụ DC điện áp cao, độ tự cảm thấp
Tên tiếng Anh: E51 – Axial Low-inductance DC Capacitors
Loại sản phẩm: Tụ điện DC điện áp cao, độ tự cảm thấp
E51 là dòng tụ điện DC điện áp cao, độ tự cảm thấp của ELECTRONICON, được phát triển cho các mạch đệm DC có điện áp cao và các mạch phóng điện. Dòng E51 sử dụng công nghệ tự phục hồi (self-healing), thiết kế khô và không sử dụng các đầu xuyên cách điện bằng sứ đắt tiền.

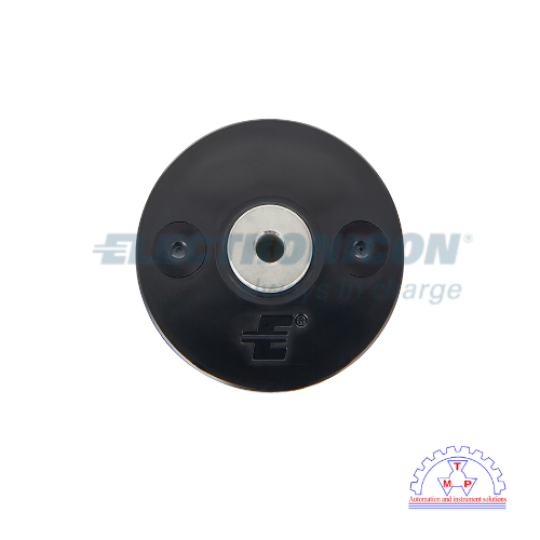

Tụ E51 được chế tạo không có cơ cấu bảo vệ bên trong nhằm tối ưu độ tự cảm thấp. Phần tử tụ bên trong vỏ nhựa tự dập lửa được đúc bằng nhựa PUR, kết nối thông qua các đầu nối chắc chắn có ren trong.
| Thông số | Giá trị |
|---|---|
| Loại tụ | Tụ điện DC độ tự cảm thấp, dạng axial |
| Dải điện áp DC trong bảng dữ liệu | 2.300 … 40.000 V DC |
| Tiêu chuẩn | IEC 61071; IEC 61881 tùy chọn |
| Vỏ | Nhựa, UL94: V0 |
| Vị trí lắp đặt | Tùy chọn |
| Vật liệu làm đầy | Vật liệu rắn, gốc dầu thực vật, không chứa PCB |
| Bảo vệ bên trong | Không có |
| Tải cháy | 40 MJ/kg |
| Dung sai điện dung Cn | ±10%; ±5% tùy chọn |
| tanδ₀ | 2 × 10⁻⁴ |
| Nhiệt độ vận hành | -25 … +70°C |
| Nhiệt độ điểm nóng ΘHOTSPOT | ≤70°C |
| Nhiệt độ lưu trữ | -40 … +85°C |
| Tỷ lệ lỗi | 50 FIT |
| Khoảng thời gian tham chiếu | 100.000 giờ, ΘHOTSPOT ≤70°C |
E51 – 2.300 … 3.800 V DC
| Model | Điện áp định mức | Điện dung |
|---|---|---|
| E51.L35-803R20 | 2.300 V DC | 80 µF |
| E51.P35-174R20 | 2.300 V DC | 170 µF |
| E51.S12-403R20 | 2.700 V DC | 40 µF |
| E51.P17-103R20 | 2.550 V DC | 10 µF |
| E51.P15-183R21 | 3.000 V DC | 18 µF |
| E51.P25-803R20 | 3.000 V DC | 80 µF |
| E51.R24-154R20 | 3.000 V DC | 145 µF |
| E51.S32-324R20 | 3.000 V DC | 320 µF |
| E51.P35-863R20 | 3.100 V DC | 86 µF |
| E51.S71-504R20 | 3.500 V DC | 500 µF |
| Model | Điện áp định mức | Điện dung |
|---|---|---|
| E51.S17-163R20 | 4.000 V DC | 16 µF |
| E51.S56-224R20 | 4.000 V DC | 215 µF |
| E51.P35-453R20 | 4.200 V DC | 45 µF |
| E51.P18-253R20 | 4.500 V DC | 25 µF |
| E51.S71-304R20 | 4.500 V DC | 300 µF |
| E51.R20-303R20 | 6.000 V DC | 30 µF |
| E51.S34-823R20 | 6.000 V DC | 82 µF |
| E51.S35-393R20 | 8.000 V DC | 39 µF |
| E51.S35-213R20 | 11.000 V DC | 21 µF |
| E51.S56-243R20 | 12.000 V DC | 24 µF |
Theo ELECTRONICON, E51 được sử dụng đặc biệt trong:
