Thiết bị đo mức ống thủy tinh TTG là gì?

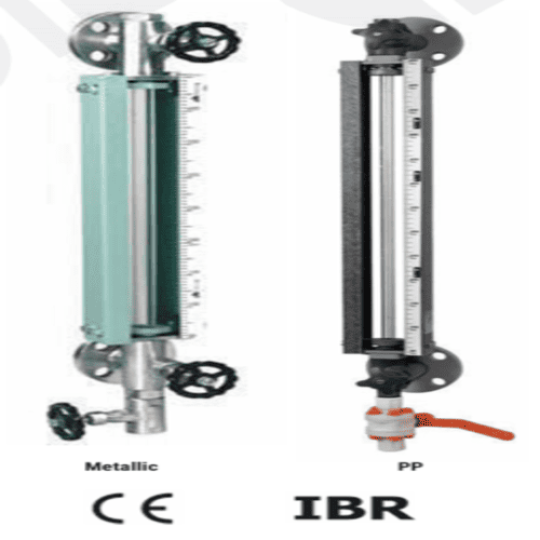

Thiết bị đo mức dạng ống thủy tinh trong suốt TTG của Pune Techtrol là giải pháp đơn giản, chi phí thấp và đáng tin cậy để đọc trực tiếp mức chất lỏng sạch trong bồn chứa ở điều kiện nhiệt độ và áp suất thấp.
Nguyên lý hoạt động và cấu tạo
Thiết bị được lắp song song với bồn chứa, tạo thành một mạch kín để chất lỏng trong bồn tự dâng đến cùng mức với chất lỏng trong ống thủy tinh. Nhờ đó, người vận hành quan sát được mức chất lỏng ngay bằng mắt thường, không cần nguồn điện.
- Ống thủy tinh borosilicate cường lực, thành dày, đường kính ngoài 16 mm, 19 mm hoặc 25 mm.
- Gioăng làm kín bằng PTFE.
- Thanh chắn chữ C và thanh giằng giúp bảo vệ ống thủy tinh khỏi va đập.
- Khối đầu có nút xả khí, nút xả đáy và van lệch tâm tích hợp.
- Van lệch tâm cho phép vệ sinh ống thủy tinh và tháo ống ngay trong lúc hệ thống đang vận hành.
Đặc điểm nổi bật
- Nhiều lựa chọn vật liệu chế tạo (MOC).
- Phiên bản lót PTFE dùng cho chất lỏng ăn mòn.
- Có van bi chặn tự động (auto ball check) để hạn chế thất thoát chất lỏng khi ống thủy tinh bị vỡ.
- Khoảng cách tâm đến tâm (CC) từ 300 đến 1500 mm cho một đoạn, tối đa 3000 mm khi dùng hai đoạn nối bằng khớp nối mặt bích.
Thông số kỹ thuật chính
| Hạng mục |
Thông số |
| Vật liệu khối đầu |
CS, ASTM A105, SS304, SS316, SS316L; PP hoặc PVDF; PTFE lined SS304; SS316/SS316L chuẩn vệ sinh |
| Kích thước ống thủy tinh |
16 mm, 19 mm, 25 mm (đường kính ngoài) |
| Kiểu khối đầu |
Không van; van kim lệch tâm tích hợp; van kim lệch tâm có auto ball check |
| Kết nối quy trình |
Mặt bích, ren, Triclover |
| Gioăng |
PTFE |
| Thước chia vạch |
Polycarbonate (in lụa) hoặc SS304 (khắc) |
| Khoảng cách CC |
300 – 1500 mm (một đoạn); tới 3000 mm (hai đoạn) |
| Nhiệt độ tối đa |
PP 70 °C; PVDF 100 °C; loại kim loại cao hơn tùy cấu hình |
| Áp suất thử |
Chân không đến 10 kg/cm² (loại kim loại); chân không đến 2 kg/cm² (loại PP/PVDF) |
Tùy chọn đặc biệt
- Tấm bảo vệ kính (Glass Protector): tấm perspex dày 3 mm bảo vệ ống thủy tinh và tăng an toàn cho người vận hành.
- Chống đóng băng (Frost-free): tấm perspex nối dài giúp tránh đóng sương trên mặt ngoài ống kính, dễ đọc mức ở nhiệt độ thấp.
- Đèn chiếu sáng (Illuminator): đèn LED 80–250 VAC, vỏ nhôm IP65 hoặc Ex d, chiếu sáng đều dọc ống kính ở nơi thiếu sáng.
- Áo gia nhiệt/làm mát (Jacketing): dành cho ứng dụng cần giữ nhiệt hoặc làm mát chất lỏng.
Ứng dụng
- Bồn chứa, bồn xử lý nước, nước muối, dầu, dung môi, cồn, dầu diesel.
- Bồn định lượng axit và kiềm trong hệ thống xử lý nước cấp (WTP), nước thải sinh hoạt (STP) và nước thải công nghiệp (ETP).
Tài liệu chính hãng
