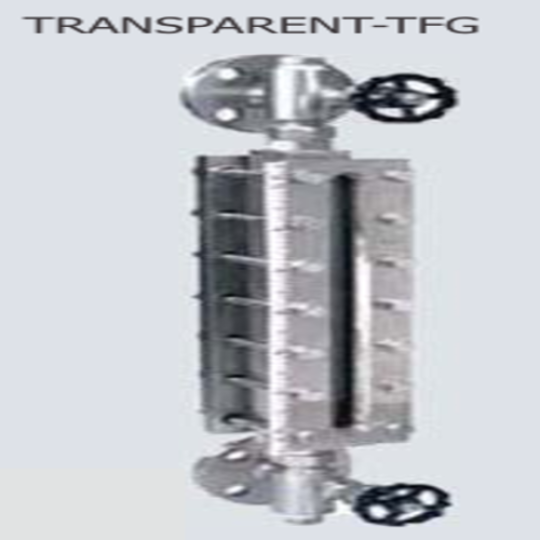

Pune Techtrol TFG – Kính Thủy Đo Mức Chất Lỏng Trong Suốt
Tăng Minh Phát cung cấp và tư vấn Pune Techtrol Transparent Flat Glass Level Gauge TFG tại Việt Nam. Đây là thiết bị quan sát mức chất lỏng trực tiếp bằng kính phẳng trong suốt, được thiết kế cho các bình chứa vận hành ở điều kiện nhiệt độ và áp suất cao.
Transparent Flat Glass Level Gauge TFG là thiết bị đo mức chất lỏng trực quan của Pune Techtrol. Thiết bị sử dụng các tấm kính phẳng trong suốt ở phía trước và phía sau buồng chất lỏng để người vận hành quan sát mức chất lỏng bên trong.
Theo catalogue của nhà sản xuất, kính phẳng trong suốt đặc biệt phù hợp với các ứng dụng đo mặt phân cách (interface services) hoặc những trường hợp chất lỏng bẩn hay có độ nhớt cao.
Thiết bị được cấu tạo từ buồng chất lỏng bằng kim loại, các tấm kính trong suốt, gioăng làm kín, đệm bảo vệ và tấm nắp, được giữ với nhau bằng hệ thống bu lông và đai ốc.
Chất lỏng từ bình chứa đi vào buồng đo thông qua các kết nối công nghệ. Mức chất lỏng trong buồng đo cân bằng với mức chất lỏng trong bình chứa, cho phép người vận hành quan sát trực tiếp qua kính trong suốt.
Cấu trúc kính trong suốt cho phép quan sát chất lỏng bên trong buồng đo. Phương pháp này đặc biệt hữu ích khi cần quan sát mặt phân cách giữa các pha chất lỏng hoặc theo dõi chất lỏng bẩn, có độ nhớt cao.
Chất lỏng đi vào buồng đo: Chất lỏng từ bình chứa đi qua các kết nối công nghệ và đi vào buồng đo của TFG.
Mực chất lỏng được cân bằng: Do buồng đo thông với bình chứa, mực chất lỏng trong buồng đo tương ứng với mực chất lỏng trong bình.
Quan sát trực tiếp qua kính: Người vận hành quan sát mực chất lỏng qua các tấm kính trong suốt để xác định mức chất lỏng hiện tại.
Theo dõi mặt phân cách giữa các pha: Với những ứng dụng có hai pha chất lỏng hoặc cần quan sát mặt phân cách, kính trong suốt hỗ trợ người vận hành theo dõi trực quan trạng thái bên trong buồng đo.
Theo tài liệu hướng dẫn và catalogue Pune Techtrol, các bộ phận chính của TFG bao gồm:
Liquid Chamber: Buồng chứa chất lỏng.
Transparent Flat Glass: Các tấm kính phẳng trong suốt đặt ở phía trước và phía sau buồng đo.
Cover Plate: Tấm nắp giữ kính.
Gasket: Gioăng làm kín.
Cushion: Đệm bảo vệ kính.
Stud Bolts, Nuts and Bolts: Các chi tiết liên kết, giữ cụm kính và nắp.
Process Connections: Các đầu kết nối với bình chứa hoặc hệ thống công nghệ.
Vent và Drain: Các vị trí thông hơi và xả.
Isolating Valves: Van cách ly, tùy cấu hình đặt hàng.
Các tấm kính được đặt trong các vị trí gia công tương ứng trên thân và nắp, với gioăng và đệm ở giữa để tạo cụm lắp ghép kín.
Quan sát trực tiếp mức chất lỏng qua kính phẳng trong suốt.
Phù hợp với các ứng dụng đo mặt phân cách giữa các chất lỏng.
Có thể sử dụng trong các ứng dụng có chất lỏng bẩn hoặc độ nhớt cao.
Có các lựa chọn kính soda ash tôi cứng hoặc kính borosilicate tôi cứng theo cấu hình.
Có thể lựa chọn vật liệu thân, nắp, gioăng và đệm theo điều kiện sử dụng.
Các tùy chọn kết nối và van cách ly được lựa chọn theo yêu cầu của hệ thống.
Có thể lựa chọn thang chia mức, đèn chiếu sáng, phần mở rộng chống đóng sương hoặc lớp gia nhiệt/làm mát theo catalogue.
| Thông số | Giá trị theo catalogue |
|---|---|
| Hãng sản xuất | Pune Techtrol Private Limited |
| Tên tiếng Anh | Transparent Flat Glass Level Gauge |
| Model | TFG |
| Nguyên lý hiển thị | Quan sát trực tiếp qua kính phẳng trong suốt |
| Ứng dụng đặc biệt | Đo mặt phân cách giữa các chất lỏng; chất lỏng bẩn hoặc có độ nhớt cao |
| Phân loại áp suất | Low Pressure: đến 30 kg/cm²; Medium Pressure: đến 85 kg/cm² |
| Áp suất thử nghiệm | High Pressure: 165 kg/cm²; Very High Pressure: 210 kg/cm² |
| Vật liệu kính | Kính soda ash tôi cứng hoặc borosilicate tôi cứng |
| Chiều rộng và độ dày kính | 30 × 17 mm hoặc 34 × 17 mm, tùy cấu hình |
| Vật liệu buồng chất lỏng | CS, ASTM A-105, SS304, SS316 hoặc PP gia cường CS |
| Vật liệu tấm nắp | CS, ASTM A-105, SS304, SS316 hoặc FRP |
| Vật liệu gioăng/đệm | CAF, CNAF, PTFE, Graphoil gia cường SS304/SS316 và tùy chọn theo catalogue |
| Kết nối buồng đo | ½ inch NPT (F) |
| Kết nối với bình chứa | Mặt bích 20 hoặc 25 NB theo tiêu chuẩn/cấp áp suất; kết nối ren ¾ inch, union hoặc spherical union |
| Hướng kết nối | Rear/Rear, Left/Left, Right/Right hoặc Vertical/Vertical |
| Nhiệt độ tối đa | 70°C đối với PP; 400°C đối với CS/SS |
| Khoảng cách tâm kết nối – CC | Thân kim loại: 170–2120 mm (hook-up); 330–2280 mm (straight-through). PP: 320–1600 mm (straight-through) |
| Tùy chọn van | Offset needle valve, Auto Ball Check và các kiểu bonnet theo cấu hình |
| Tùy chọn khác | Thang chia mức, đèn chiếu sáng, Frost-Free Extension và Jacketing |
Dòng Transparent Flat Glass Level Gauge được thiết kế cho việc quan sát mức chất lỏng trong các bình chứa ở điều kiện nhiệt độ và áp suất cao, đặc biệt trong các ứng dụng:
Quan sát mặt phân cách giữa các chất lỏng.
Đo mức chất lỏng bẩn hoặc có độ nhớt cao.
Giám sát mức chất lỏng trong bình và bồn công nghệ.
Các hệ thống công nghiệp cần quan sát trực tiếp qua kính trong suốt.
