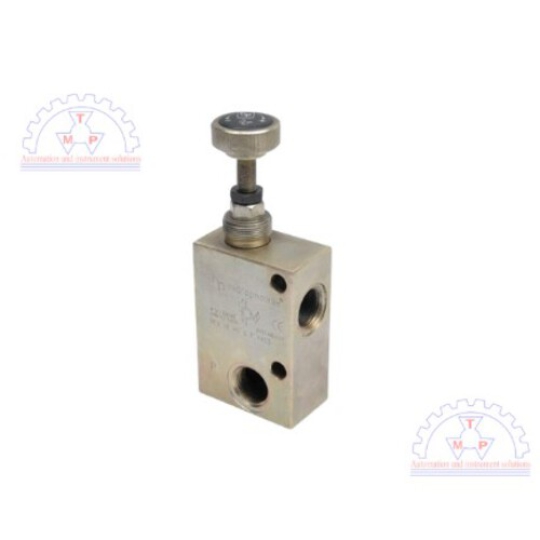

Van An Toàn Thủy Lực Hidropnomak Direkt Emniyet Valfi

Van An Toàn Thủy Lực Tác Động Trực Tiếp Hidropnomak (Direct Pressure Relief Valve) – Giải Pháp Bảo Vệ Quá Tải Áp Suất Tối Ưu Cho Hệ Thống Thủy Lực

   Van an toàn thủy lực tác động trực tiếp Hidropnomak (Direkt Emniyet Valfi / Direct Acting Pressure Relief Valve) là dòng thiết bị giới hạn và xả áp suất quá tải cao cấp được sản xuất bởi thương hiệu Hidropnomak (Thổ Nhĩ Kỳ). Thiết bị còn được gọi phổ biến là van tràn thủy lực, van xả áp thủy lực tác động trực tiếp, van chỉnh áp thủy lực nối ren. Van vận hành với chức năng tự động mở để xả bớt dầu thủy lực về thùng chứa khi áp suất trong mạch vượt quá mức cài đặt an toàn, giúp bảo vệ toàn bộ bơm thủy lực, đường ống và thiết bị chấp hành khỏi rủi ro nổ vỡ hay quá tải.

  Công ty TNHH Thương Mại Và Dịch Vụ Tăng Minh Phát  tự hào là Đại lý phân phối uy tín các dòng van thủy lực Hidropnomak tại Việt Nam, cam kết cung cấp các sản phẩm chính hãng.

THÔNG SỐ KỸ THUẬT CHI TIẾT:

• Thương hiệu / Xuất xứ: Hidropnomak - Thổ Nhĩ Kỳ

• Dòng sản phẩm: Van an toàn thủy lực tác động trực tiếp (Direct Pressure Relief Valve)

• Áp suất làm việc tối đa (Max Operating Pressure): 250 bar

• Môi chất sử dụng (Fluid): Dầu thủy lực công nghiệp (Hydraulic Oils)

• Dải nhiệt độ làm việc của dầu (Fluid temperature range): -30 °C đến +80 °C

• Dải độ nhớt cho phép (Viscosity range): 2.8 đến 500 mm²/s (cSt)

• Lưu lượng dòng chảy qua van (Flow rate): 40 lít/phút (40 Lt/min)

• Trọng lượng thiết bị (Weight): 4.2 kg

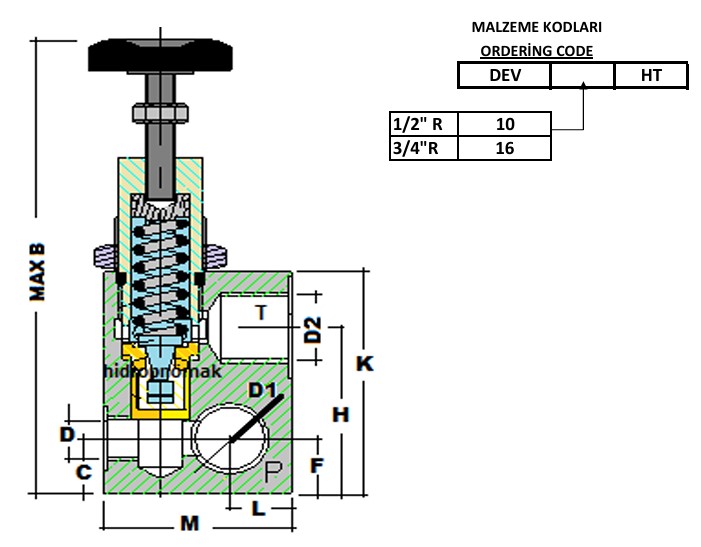

SƠ ĐỒ CHỌN MÃ:

Cấu trúc mã đặt hàng chuẩn của dòng van an toàn Hidropnomak: EV - [Kích thước ren] - [Dải áp suất cài đặt]

Mã kích thước ren kết nối (Port Size):

• 10 : Tương ứng với cổng ren 1/2" R (DN15 - 1/2 inch)

• 16 : Tương ứng với cổng ren 3/4" R (DN20 - 3/4 inch)

• Hậu tố dải áp suất / kiểu điều chỉnh (Option): HT (Kiểu núm xoay tay điều chỉnh áp suất / Hand Wheel Adjustment).

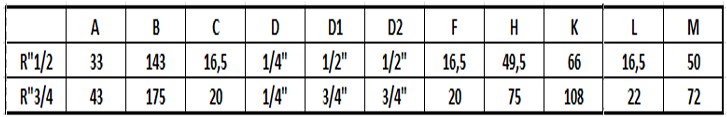

• D1 (Cổng P - Pressure): Cổng vào của dòng dầu thủy lực áp suất cao.

• D2 (Cổng T - Tank): Cổng xả dầu về thùng chứa khi áp suất vượt ngưỡng.

• D: Cổng trích áp / cổng kết nối đồng hồ đo áp suất (Chuẩn ren 1/4").

• MAX B: Chiều cao tổng thể tối đa của van khi mở hết hành trình núm chỉnh áp.

• Tiền tố dòng sản phẩm (Series): EV (Viết tắt của Emniyet Valfi - Van an toàn thủy lực)

• Mã kích thước ren (Port Size):

+ R"1/4 (Ren 1/4 inch / DN8)

+ R"3/8 (Ren 3/8 inch / DN10)

+ R"1/2 (Ren 1/2 inch / DN15)

+ R"3/4 (Ren 3/4 inch / DN20)

+ R"1 (Ren 1 inch / DN25)

• Dải áp suất điều chỉnh (Pressure Range Options):

+ Dải 10 - 100 bar

+ Dải 35 - 210 bar

+ Dải 50 - 350 bar

DANH SÁCH TẤT CẢ CÁC MODEL:

• Dòng van an toàn tác động trực tiếp Hidropnomak nối ren (Direct Pressure Relief Valves):

+ Hidropnomak EV-R"1/4 (EV 1/4 | EV-1/4 | EV R1/4)

+ Hidropnomak EV-R"3/8 (EV 3/8 | EV-3/8 | EV R3/8)

+ Hidropnomak EV-R"1/2 (EV 1/2 | EV-1/2 | EV R1/2)

+ Hidropnomak EV-R"3/4 (EV 3/4 | EV-3/4 | EV R3/4)

+ Hidropnomak EV-R"1 (EV 1 | EV-1 | EV R1)

Van an toan thuy luc Hidropnomak, Hidropnomak Turkey relief valve, van xa ap thuy luc Hidropnomak, van chinh ap thuy luc ren trong, Direkt Emniyet Valfi Hidropnomak.

ĐẶC ĐIỂM NỔI BẬT VÀ NGUYÊN LÝ HOẠT ĐỘNG

• Khả năng phản hồi tức thì: Cơ chế pít-tông nón tác động trực tiếp giúp van ngay lập tức mở xả dầu khi áp suất đường ống vượt ngưỡng cài đặt, triệt tiêu tức thời các sóng áp sụt/tăng đột ngột.

• Núm xoay tinh chỉnh tiện lợi: Cụm núm điều khiển HT cho phép kỹ thuật viên dễ dàng cân chỉnh áp suất vận hành theo yêu cầu thực tế của từng cỗ máy.

• Kết cấu bền bỉ chuẩn Châu Âu: Thân van hợp kim đúc chính xác chịu được áp suất va đập liên tục lên tới 250 bar, chống mài mòn và hạn chế rò rỉ tối đa.

• Tích hợp cổng đo áp: Thiết kế sẵn cổng ren D (1/4") trên thân van giúp dễ dàng kết nối đồng hồ đo áp suất để theo dõi hệ thống trực quan.

CÁC LƯU Ý QUAN TRỌNG KHI LẮP ĐẶT VÀ SỬ DỤNG (SAFETY INSTRUCTIONS)

• Tuyệt đối không vận hành vượt quá áp suất tối đa khuyến cáo (Max 250 bar).

• Các đầu nối ren (fittings) khi lắp ráp phải được siết chặt đúng lực và kết hợp phụ kiện làm kín chuyên dụng để chống rò rỉ dầu.

• Chỉ vận hành van với các loại dầu thủy lực sạch có độ nhớt phù hợp (từ 2.8 đến 500 cSt).

• Luôn đảm bảo áp suất trong mạch đã được xả về 0 bar trước khi thực hiện tháo rời hoặc bảo trì van.

• Bắt buộc siết chặt đai ốc khóa cố định vị trí núm chỉnh áp sau khi đã điều chỉnh xong thông số.

• Giữ vệ sinh dòng dầu tuyệt đối, không để mạt sắt hoặc tạp chất rơi vào trong van gây kẹt pít-tông.

TÀI LIỆU KỸ THUẬT & CATALOGUE SẢN PHẨM

• Tải Catalogue kỹ thuật: Catalogue Van An Toàn Hidropnomak

• Tham khảo thông tin chi tiết từ hãng: Hidropnomak
