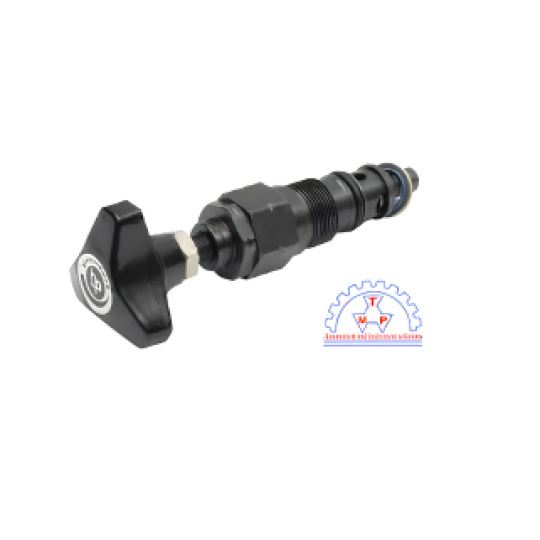

Van An Toàn Dạng Cartridge Hidropnomak

Van An Toàn Thủy Lực Dạng Cartridge Hidropnomak – Giải Pháp Xả Áp Bảo Vệ Hệ Thống Thủy Lực Nhỏ Gọn

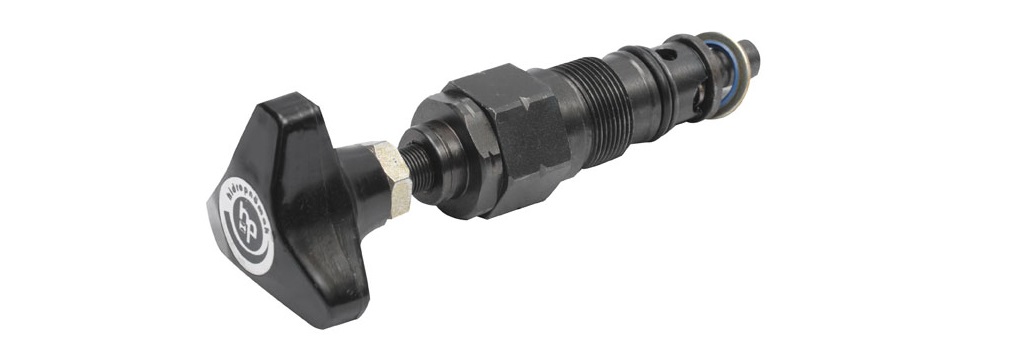

Van an toàn thủy lực dạng Cartridge Hidropnomak là dòng thiết bị điều tiết và xả áp suất quá tải dạng cắm (cartridge) cao cấp được sản xuất bởi thương hiệu Hidropnomak (Thổ Nhĩ Kỳ). Với thiết kế nhỏ gọn chuyên dụng để gá cắm trực tiếp vào đế van (manifold block) hoặc khối nguồn thủy lực, thiết bị giúp bảo vệ hệ thống khỏi các nguy cơ quá áp, đảm bảo an toàn vận hành tuyệt đối cho bơm thủy lực và thiết bị chấp hành.

Công ty TNHH Thương Mại Và Dịch Vụ Tăng Minh Phát tự hào là Đại lý phân phối uy tín các dòng van thủy lực Hidropnomak tại Việt Nam, cam kết cung cấp sản phẩm chính hãng.

THÔNG TIN TỪ NHÀ SẢN XUẤT:

• Thương hiệu / Xuất xứ: Hidropnomak - Thổ Nhĩ Kỳ

• Dòng sản phẩm: Van an toàn dạng cắm / Van cartridge thủy lực.

• Áp suất làm việc: 325 Bar (Max Operating Pressure: 325 Bar)

• Vật liệu cấu tạo thân van: Thân thép nguyên khối chịu lực cao.

• Cấu trúc lắp đặt: Dạng ren cắm vặn trực tiếp vào khối Manifold / Block nguồn thủy lực

DANH SÁCH MÃ SẢN PHẨM & THÔNG SỐ :

• Size tiêu chuẩn (Standard Size): NG 06 và NG 10 (Kích thước lỗ cắm chuẩn công nghiệp cho van cartridge).

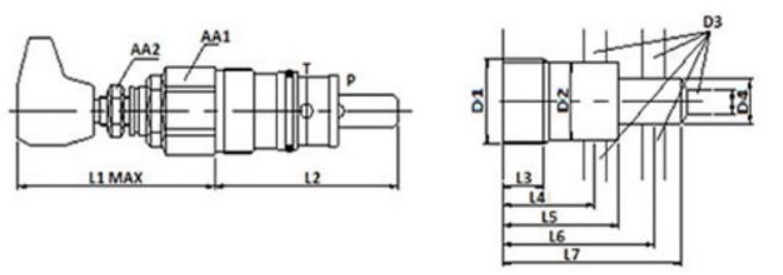

• L1 ~ L7 (mm): Chiều dài các phân đoạn lắp ráp, hành trình cắm van và chiều cao tổng thể của ruột van.

• D1 (Mã ren cắm / Cavity Thread): Kích thước ren vặn cắm vào khối manifold:

  • NG 06 sử dụng ren M28x1.5

  • NG 10 sử dụng ren M35x1.5

• D2, D3, D4 (mm): Đường kính ngoài của các vị trí đặt gioăng cao su làm kín (O-ring) và đường kính cổng dẫn dầu xả.

• AA1, AA2 (mm): Kích thước cờ-lê (lục giác) dùng để vặn siết thân van và đai ốc khóa.

• AA1 TORKU (Lực siết ren khuyến cáo / Tightening Torque): Lực siết cờ-lê chuẩn khi vặn van vào khối manifold để đảm bảo độ kín và không làm cháy ren:

  • NG 06: 80 N·m

  • NG 10: 140 N·m

• Mã sản phẩm tiêu chuẩn (Model List):

+ Hidropnomak Kartuş Emniyet Valfi 325 Bar (KEV-325)

+ Hidropnomak Cartridge Relief Valve 325 Bar

+ Van an toàn cắm khối Hidropnomak 325 Bar

ĐẶC ĐIỂM NỔI BẬT CỦA VAN AN TOÀN:

• Khả năng chịu áp lực cực cao: Thiết kế thân thép (Çelik Gövde) gia công nhiệt luyện đặc biệt cho phép van chịu được áp suất làm việc liên tục lên tới 325 Bar.

• Thiết kế tối ưu không gian: Kiểu dáng cartridge cắm trực tiếp giúp tiết kiệm diện tích tối đa trên các trạm nguồn thủy lực và khối manifold phức tạp.

• Phản hồi xả áp nhanh chóng: Cơ chế pít-tông/nón xả áp chính xác giúp phản ứng tức thì khi xuất hiện hiện tượng tăng áp đột ngột.

• Dễ dàng bảo trì & Thay thế: Thao tác tháo lắp vặn ren đơn giản, thuận tiện cho việc kiểm tra, vệ sinh hoặc thay thế định kỳ.

TÀI LIỆU KỸ THUẬT
