Van an toàn Hidropnömak – Pressure Relief Valve Pilot Controlled
Van an toàn dạng Plate Hidropnömak (Pressure Relief Valve, Pilot Controlled) là dòng van điều khiển áp suất thủy lực dạng pilot, được thiết kế để giới hạn và kiểm soát áp suất trong hệ thống thủy lực. Van giúp bảo vệ các thiết bị và mạch thủy lực khi áp suất vượt quá giá trị cài đặt.
Tài liệu :
Trang sản phẩm chính hãng:
Hidropnömak – Pressure Relief Valve, Pilot Controlled
Datasheet:
Pleyt Montaj Emniyet Valfi – PDF Hidropnömak
Website chính hãng:
Hidropnömak Official Website
Van An Toàn Dạng Plate Hidropnömak
Van Pressure Relief Valve, Pilot Controlled của Hidropnömak được thiết kế theo kiểu Pleyt Montaj / Plate Mounting, phù hợp tích hợp vào các cụm manifold và hệ thống điều khiển thủy lực.
Với cơ cấu điều khiển pilot, van kiểm soát áp suất trong mạch và thực hiện xả áp khi áp suất đạt đến giá trị cài đặt, giúp bảo vệ hệ thống thủy lực trong quá trình vận hành.
Công ty TNHH Thương Mại Và Dịch Vụ Tăng Minh Phát cung cấp và tư vấn các sản phẩm Hidropnömak tại Việt Nam, hỗ trợ lựa chọn sản phẩm theo yêu cầu về áp suất, lưu lượng và cấu hình hệ thống.
| Thông tin | Chi tiết |
|---|---|
| Thương hiệu | Hidropnömak |
| Xuất xứ | Thổ Nhĩ Kỳ |
| Tên sản phẩm | Pressure Relief Valve, Pilot Controlled |
| Tên tiếng Việt | Van an toàn / Van tràn áp suất điều khiển pilot |
| Kiểu lắp đặt | Plate / Subplate Mounting |
| Loại điều khiển | Pilot Controlled |
| Môi chất | Dầu thủy lực |
| Ứng dụng | Hệ thống thủy lực công nghiệp |
CẤU TẠO:
CÁC MODEL VÀ KÍCH THƯỚC:
| Model | Áp suất | Khả năng thông qua |
|---|---|---|
| BEV 10 | 300 bar | 200 L |
| BEV 20 | 300 bar | 400 L |
| BEV 30 | 300 bar | 600 L |

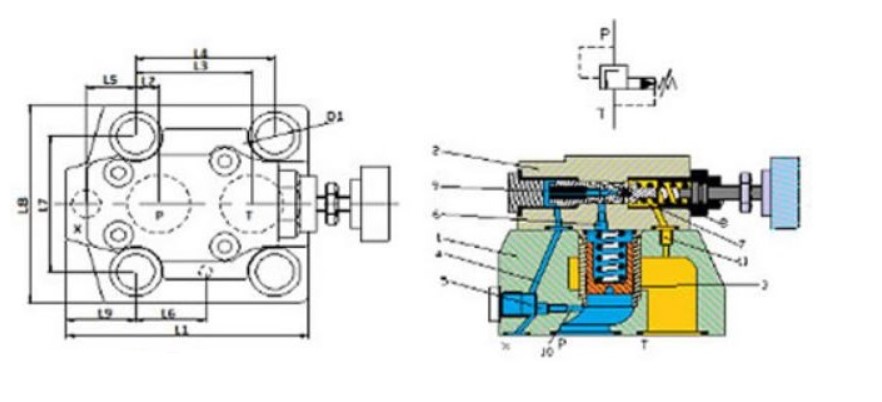

Kích thước sản phẩm được xác định theo các thông số L1–L9 và D1, tùy từng model. Các kích thước chi tiết được thể hiện trong bản vẽ kỹ thuật của nhà sản xuất.
| Model | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D1 |
|---|---|---|---|---|---|---|---|---|---|---|
| BEV 10 | 91 | 22,1 | 47,5 | 53,0 | 0 | 22,1 | 53,5 | 75 | 27,5 | 14 |
| BEV 20 | 116 | 11,1 | 55,6 | 45,7 | 23,5 | 33,4 | 74 | 100 | 33,3 | 12 |
| BEV 30 | 146 | 12,7 | 75,2 | – | 31,5 | 44,5 | 62,6 | 115 | 41 | 20 |
Van sử dụng cơ cấu pilot control để điều khiển áp suất. Khi áp suất trong hệ thống đạt đến mức cài đặt, cơ cấu van sẽ điều khiển dòng dầu qua đường xả nhằm giới hạn áp suất và bảo vệ các thiết bị trong mạch thủy lực.
