Radar đo mức VG6 & VG7 Pune Techtrol – Chất lỏng và vật liệu rắn
Pune Techtrol VG6 & VG7 là dòng cảm biến đo mức radar FMCW không tiếp xúc, dùng trong các ứng dụng đo mức chất lỏng, slurry, paste, bột, hạt và vật liệu rắn.
VG6: Chuyên dùng cho các ứng dụng đo mức vật liệu rắn, bột và hạt, đặc biệt với anten Drop dành cho môi trường nhiều bụi.

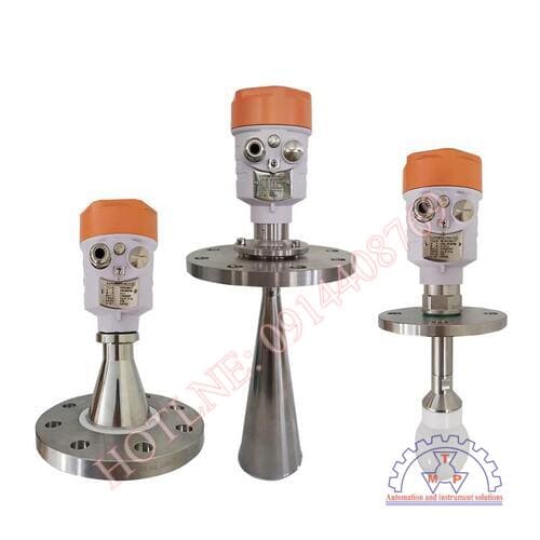

VG7: Dùng để đo mức chất lỏng và slurry, có các tùy chọn anten Drop, Horn, Metallic Horn, Stainless Steel và Hygienic tùy cấu hình.
Dòng radar VG6 & VG7 có phạm vi đo đến 80 m, tùy chọn đặc biệt đến 100 m. Thiết bị hỗ trợ đo mức không tiếp xúc, đo khoảng cách, đo thể tích và phát hiện mặt phân cách giữa hai chất lỏng theo cấu hình phù hợp.
| Thông số | VG6 | VG7 |
|---|---|---|
| Nguyên lý đo | FMCW Radar | FMCW Radar |
| Tần số danh định | Theo cấu hình dòng sản phẩm | 26 GHz |
| Ứng dụng chính | Vật liệu rắn, bột, hạt | Chất lỏng và slurry |
| Phạm vi đo | VG6 Drop: đến 80 m | Đến 80 m |
| Tùy chọn phạm vi đo đặc biệt | Theo cấu hình | Đến 100 m |
| Tín hiệu đầu ra | 4–20 mA + HART theo cấu hình | 4–20 mA + HART theo cấu hình |
| Nguồn cấp | 24 VDC, 2 dây hoặc 110/230 VAC, 4 dây tùy cấu hình dòng sản phẩm | 24 VDC, 2 dây hoặc 110/230 VAC, 4 dây tùy cấu hình dòng sản phẩm |
| Độ chính xác | Phụ thuộc cấu hình | Tùy chọn đến ±3 mm |
| Anten | Drop | Drop, Horn, Metallic Horn, Stainless Steel, Hygienic |
| Môi trường ứng dụng | Có tùy chọn cho môi trường bụi | Có tùy chọn cho chất lỏng, slurry và môi trường hóa chất |
Thông số theo từng cấu hình anten
| Model/cấu hình | Môi chất | Nhiệt độ tối đa | Áp suất tối đa | Hằng số điện môi |
|---|---|---|---|---|
| VG6 Drop | Vật liệu rắn | 200°C | 16 bar | > 2 |
| VG7 Drop Chemical Resistant | Chất lỏng, slurry | 150°C | 40 bar | > 2 |
| VG7 Hygienic | Chất lỏng, slurry | 150°C | 10 bar | > 1,5 |
| VG7 Metallic Horn | Chất lỏng, slurry | 200°C | 40 bar | > 1,5 |
| VG7 Horn | Chất lỏng, slurry | 200°C | 40 bar | > 2 |
| VG7 Stainless Steel | Chất lỏng, slurry | 200°C | 40 bar | > 2 |
| Model/cấu hình | Hình ảnh | Thông số |

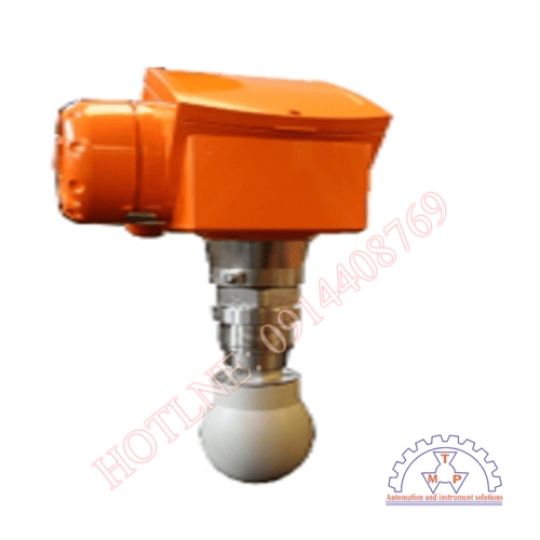

| VG6 DROP – Range 80 m |  |
|
VG6 phù hợp để khảo sát cho các ứng dụng đo mức vật liệu rắn, bột và hạt trong silo. Anten Drop được thiết kế để hạn chế ảnh hưởng của vật liệu bám tích tụ trong môi trường nhiều bụi, không cần hệ thống thổi khí làm sạch anten theo thiết kế được giới thiệu.
Ứng dụng tiêu biểu:
Radar đo mức silo xi măng.
Cảm biến đo mức bột và hạt.
Radar đo mức vật liệu trong ngành khai khoáng.
Đo mức nguyên liệu rắn trong nhà máy sản xuất.
| Model/cấu hình | Hình ảnh | Thông số |

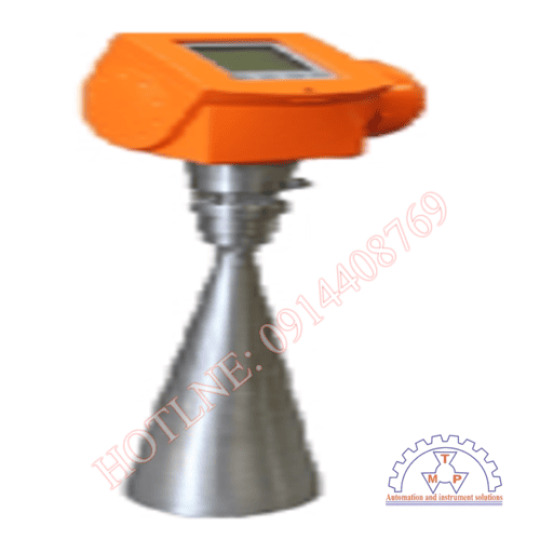

| VG7 HORN – Range 80 m |  |
|
| VG7 DROP Chemical Resistant |  |
|
| VG7 Hygienic |  |
|

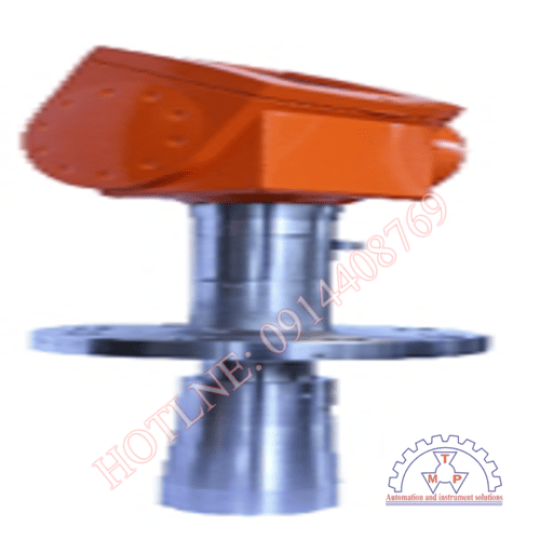

| VG7 Metallic Horn – Range 80 m |  |
|

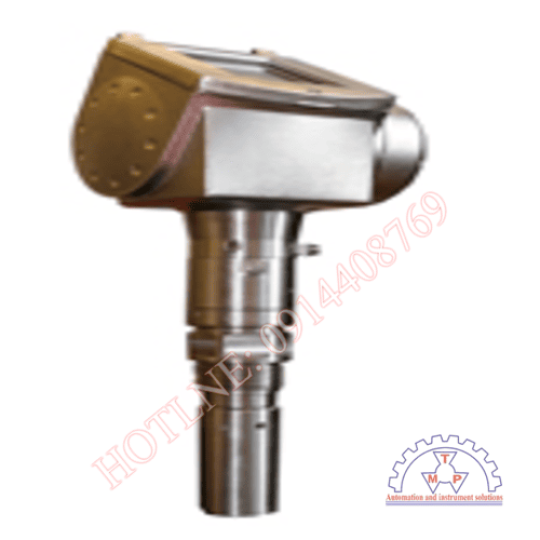

| VG7 Stainless Steel – Range 80 m |  |
|
VG7 phù hợp để khảo sát cho các ứng dụng đo mức chất lỏng, slurry và bồn công nghệ có yêu cầu cao về điều kiện vận hành. Thiết bị có các lựa chọn anten khác nhau để đáp ứng yêu cầu về môi chất, nhiệt độ, áp suất và kết nối quá trình.
Ứng dụng tiêu biểu:
Radar đo mức bồn hóa chất.
Cảm biến đo mức bồn dầu.
Radar đo mức chất lỏng có bọt.
Đo mức slurry trong quy trình công nghiệp.
Đo mức bồn có cánh khuấy hoặc đường ống bên trong, sau khi đánh giá vị trí lắp và xử lý tín hiệu.
Đo mức không tiếp xúc.
Phạm vi đo đến 80 m, tùy chọn đặc biệt đến 100 m.
Có các tùy chọn anten cho chất lỏng và vật liệu rắn.
Có thể hiển thị mức, khoảng cách hoặc thể tích.
Hỗ trợ HART và FOUNDATION Fieldbus tùy cấu hình.
Có tùy chọn dùng trong khu vực nguy hiểm.
Có chức năng ETS hỗ trợ loại bỏ tín hiệu phản xạ không mong muốn từ đường ống, cánh khuấy và kết cấu bên trong bồn.
Có thể xem xét cho ứng dụng có bụi, bọt hoặc điều kiện môi chất thay đổi.
Xem tài liệu kỹ thuật tại Catalogue VG6 & VG7 – Pune Techtrol.
