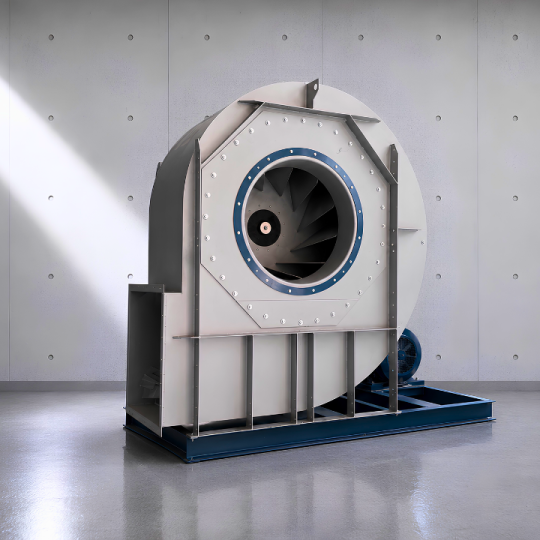

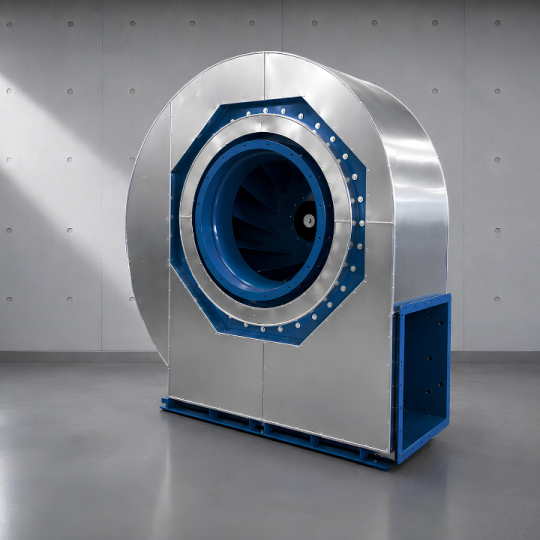

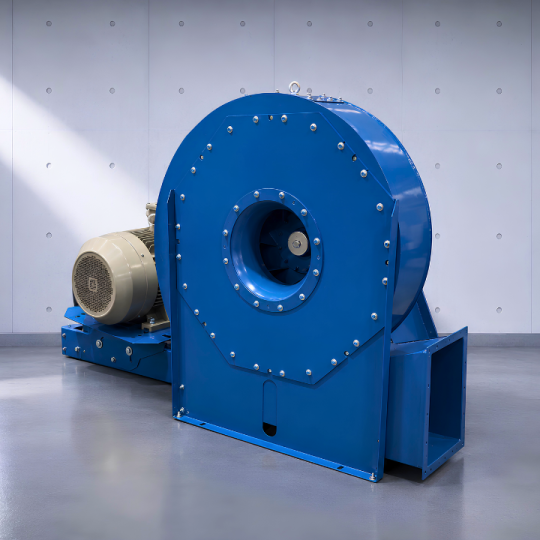

Quạt Ly Tâm CBI K Series
CBI K Series là dòng quạt ly tâm công nghiệp được thiết kế để vận chuyển không khí, khí có bụi, vật liệu dạng hạt, bột và vật liệu dạng sợi dài.
K Series được thiết kế với cấu tạo vỏ xoắn chắc chắn và 3 loại cánh quạt KB, KR và KF, giúp quạt đáp ứng nhiều điều kiện vận hành và loại vật liệu khác nhau.
Dòng quạt CBI K Series có khả năng đạt lưu lượng tối đa 350.000 m³/h và áp suất tối đa 9.000 Pa. Quạt có 18 kích thước, với đường kính cánh từ 400 mm đến 2.200 mm.
K Series có thể sử dụng truyền động trực tiếp hoặc truyền động dây đai, phù hợp với nhiều hệ thống thông gió, hút bụi và vận chuyển vật liệu công nghiệp.
Tăng Minh Phát cung cấp và tư vấn quạt ly tâm CBI K Series tại Việt Nam, hỗ trợ lựa chọn kích thước, loại cánh và cấu hình truyền động theo lưu lượng, áp suất và vật liệu cần vận chuyển.
CBI K Series – Performance Curves
K Series được phát triển để xử lý nhiều loại môi chất và vật liệu, từ không khí sạch, khí có bụi đến vật liệu dạng hạt và sợi dài.
Đây là điểm khác biệt quan trọng của K Series so với những dòng quạt CBI chủ yếu dành cho không khí sạch.
Quạt có lưu lượng tối đa 350.000 m³/h, phù hợp với các hệ thống yêu cầu lưu lượng lớn như:
K Series có áp suất tối đa 9.000 Pa, phù hợp với nhiều hệ thống có trở lực đáng kể.
CBI công bố K Series có 18 kích thước cánh, với đường kính cánh từ 400 mm đến 2.200 mm.
Lưu ý: 18 kích thước là số lượng size của dòng K Series theo CBI. Không nên tự quy đổi toàn bộ thành mã đặt hàng nếu chưa có bảng mã/model chính thức từ CBI.
K Series có hai lựa chọn:
Việc lựa chọn phụ thuộc vào tốc độ quay, công suất, lưu lượng, áp suất và điều kiện lắp đặt.
CBI K Series có 3 loại impeller chính: KB, KR và KF. Đây là phần rất quan trọng để khách hàng lựa chọn đúng quạt.

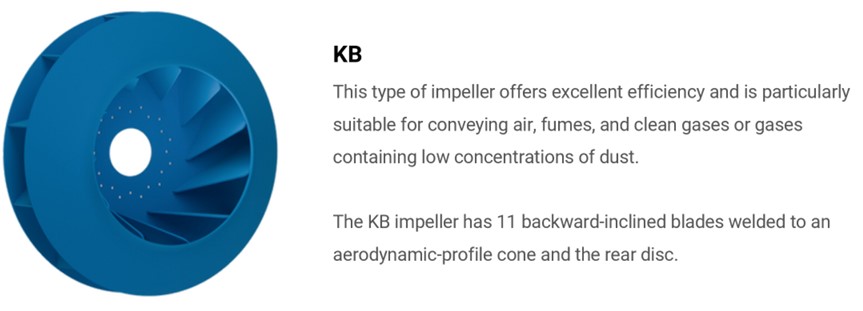

KB Impeller có 11 cánh cong ngược, được hàn với cone khí động học và đĩa sau.
KB có hiệu suất tốt và phù hợp để vận chuyển:
CBI KB Impeller, quạt CBI KB, quạt ly tâm KB, CBI K KB, quạt hút CBI KB.

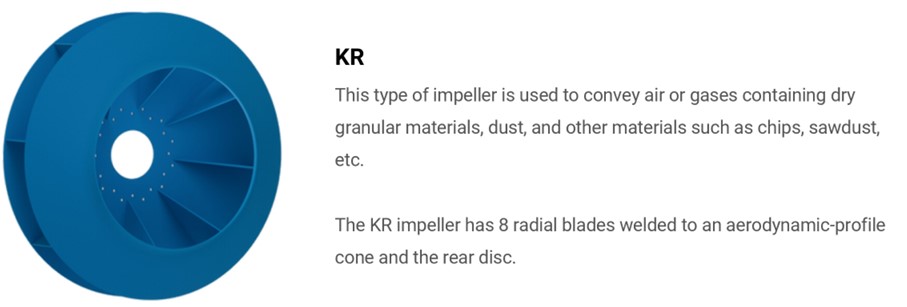

KR Impeller có 8 cánh hướng tâm, được hàn với cone có biên dạng khí động học và đĩa sau.
KR được thiết kế để vận chuyển:
CBI KR Impeller, quạt CBI KR, quạt hút mùn cưa CBI, quạt hút phoi CBI, quạt vận chuyển vật liệu CBI.

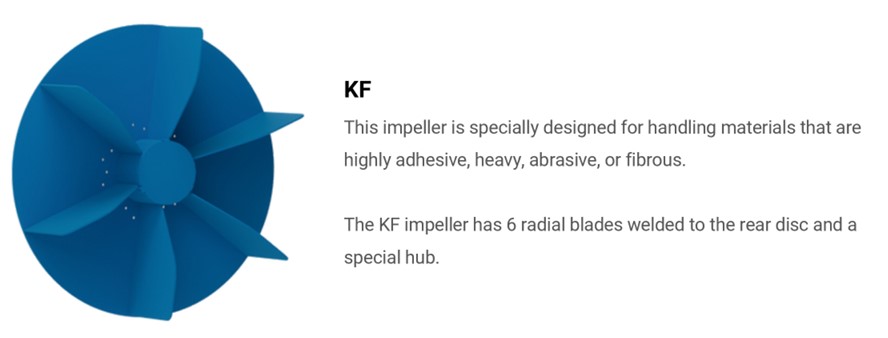

KF Impeller có 6 cánh hướng tâm, được hàn với đĩa sau và một hub đặc biệt.
KF được thiết kế đặc biệt cho việc vận chuyển các vật liệu:
CBI KF Impeller, quạt CBI KF, quạt hút vật liệu nặng, quạt hút vật liệu mài mòn, quạt vận chuyển sợi.
| Thông số | CBI K Series |
|---|---|
| Thương hiệu | CBI Group |
| Series | K Series |
| Loại | Quạt ly tâm công nghiệp |
| Lưu lượng tối đa | 350.000 m³/h |
| Áp suất tối đa | 9.000 Pa |
| Số kích thước | 18 sizes |
| Đường kính cánh | 400 – 2.200 mm |
| Cánh | Backward inclined / radial |
| Impeller | KB / KR / KF |
| Truyền động | Direct / Belt drive |
| Môi chất | Không khí sạch / khí có bụi / vật liệu |
| Tiêu chuẩn | Phù hợp ErP |
Thông số được đối chiếu từ trang K Series chính thức của CBI Group.
CBI xác nhận K Series có 18 kích thước cánh, nằm trong dải:
400 mm → 2.200 mm.
CBI K Series có 18 kích thước cánh, đường kính từ 400 đến 2.200 mm. Model và kích thước cụ thể được lựa chọn theo performance curve và yêu cầu lưu lượng, áp suất của hệ thống.
K Series đặc biệt phù hợp với những ứng dụng cần vận chuyển không khí hoặc vật liệu.
CBI mô tả K Series specifically cho air, gases with dust, grainy materials và long fibers.

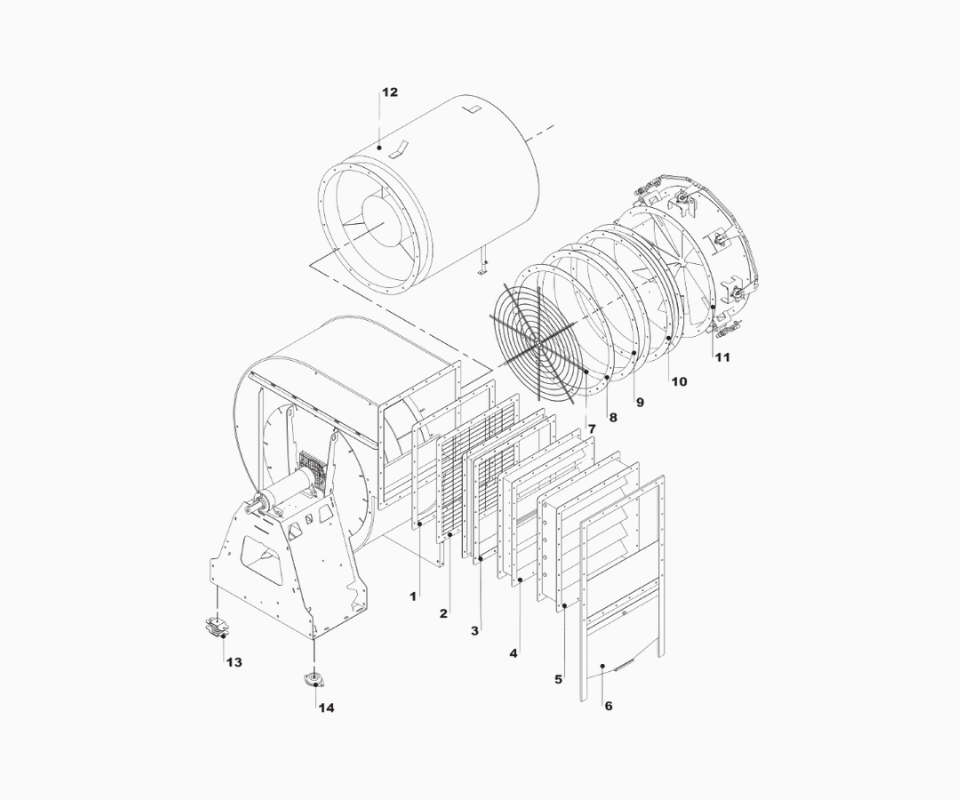

K Series có nhiều lựa chọn phụ kiện, bao gồm:
Để lựa chọn chính xác model CBI K Series, khách hàng nên cung cấp:
1. Lưu lượng: m³/h
2. Áp suất: Pa
3. Môi chất cần vận chuyển:
4. Nhiệt độ môi chất
5. Tỷ trọng vật liệu
6. Yêu cầu truyền động:
7. Điều kiện lắp đặt
Từ các thông số trên, có thể đối chiếu Performance Curves của CBI K Series để lựa chọn kích thước và cấu hình cánh phù hợp.
