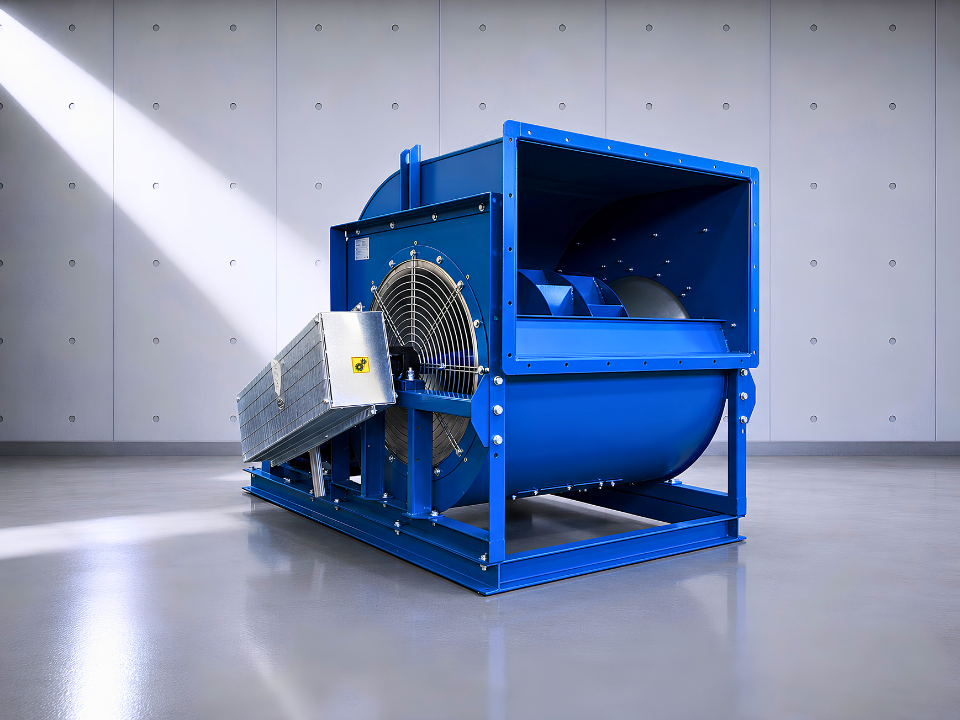

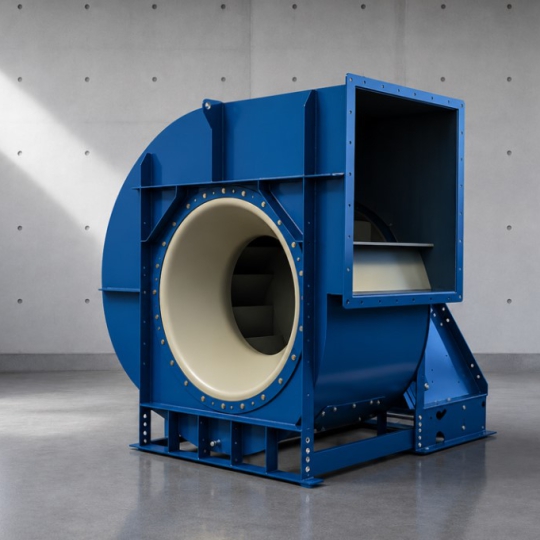

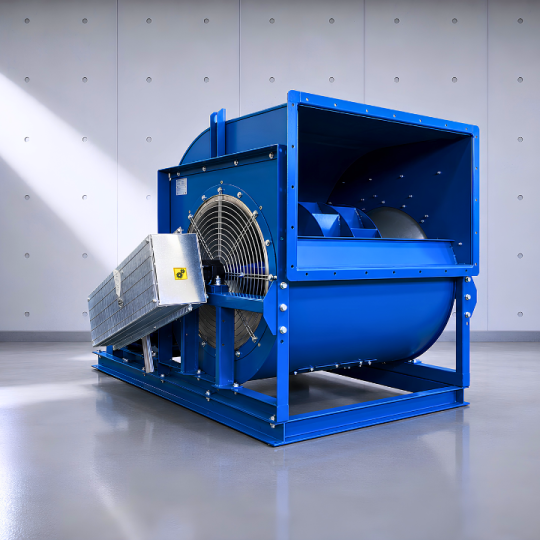

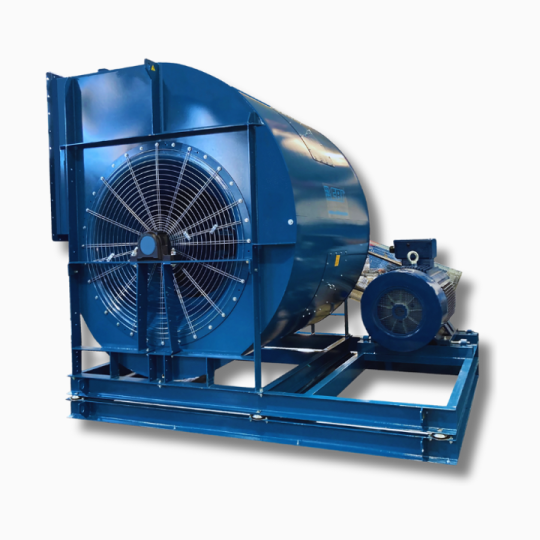

Quạt Ly Tâm CBI ChT Series
Giới thiệu quạt ly tâm CBI ChT Series
CBI ChT Series là dòng quạt ly tâm công nghiệp 2 cửa hút (double-inlet centrifugal fan) của CBI Group, được thiết kế chuyên dụng cho các hệ thống điều hòa không khí, thông gió và xử lý không khí.
Thiết kế 2 cửa hút giúp quạt đáp ứng dải lưu lượng và áp suất rộng. CBI phát triển ChT Series với mức độ tiêu chuẩn hóa cao, giúp đáp ứng nhiều yêu cầu về lưu lượng gió và áp suất bằng các cấu hình tiêu chuẩn, đồng thời tối ưu chi phí và thời gian cung cấp.
Quạt CBI Group – ChT Series có khả năng đạt lưu lượng tối đa 750.000 m³/h và áp suất tối đa 5.000 Pa, phù hợp với các hệ thống HVAC và thông gió công nghiệp có yêu cầu lưu lượng lớn.
CBI ChT Series có 19 kích thước, với đường kính cánh từ 411 mm đến 2.434 mm, mang lại nhiều lựa chọn khi thiết kế và lựa chọn quạt cho hệ thống.
Tăng Minh Phát cung cấp và tư vấn quạt ly tâm CBI ChT Series tại Việt Nam, hỗ trợ khách hàng lựa chọn cấu hình quạt phù hợp với lưu lượng, áp suất và điều kiện vận hành thực tế.
Tài liệu kỹ thuật CBI ChT Series
Performance Curves – CBI ChT Series:
CBI ChT Series Performance Curves – Datasheet
Website chính hãng CBI Group:
Quạt ly tâm 2 cửa hút
Điểm nổi bật của CBI ChT Series là thiết kế double-inlet – 2 cửa hút, phù hợp với các hệ thống yêu cầu lưu lượng khí lớn.
Đây là lựa chọn phù hợp cho các ứng dụng:
Lưu lượng tối đa 750.000 m³/h
CBI ChT Series có khả năng đạt lưu lượng tối đa lên đến 750.000 m³/h, đáp ứng các hệ thống thông gió và điều hòa không khí có yêu cầu lưu lượng lớn.
Áp suất tối đa 5.000 Pa
Quạt có khả năng đạt áp suất tối đa 5.000 Pa, phù hợp với nhiều hệ thống HVAC và thông gió công nghiệp tùy theo điểm làm việc thực tế.
19 kích thước
CBI ChT Series được cung cấp với 19 kích thước, đường kính cánh từ 411 đến 2.434 mm.
Việc có nhiều kích thước giúp kỹ sư lựa chọn quạt dựa trên:
Theo thông số kỹ thuật của CBI, ChT Series có khả năng làm việc với nhiệt độ lên đến 300°C. Khi sử dụng trong môi trường nhiệt độ cao, cần xác định đúng cấu hình quạt và điều kiện vận hành.
CBI ChT Series có các cấu hình cánh được thiết kế để đáp ứng những điều kiện môi chất và yêu cầu hiệu suất khác nhau.

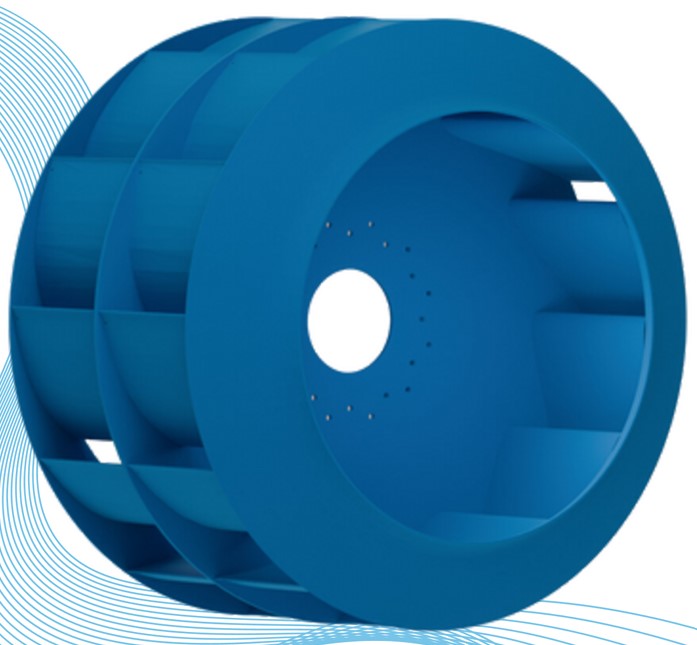

ChAT Impeller
ChAT Impeller có cấu hình 12 + 12 cánh xen kẽ, được hàn với các phần tử có biên dạng khí động học và đĩa trung tâm.
Cấu hình này có thể đạt hiệu suất lên đến 90%, đồng thời tạo ra mức độ ồn thấp.
ChAT phù hợp với môi chất không có bụi và có độ ẩm tương đối dưới 80%.
Từ khóa: CBI ChAT, ChAT Impeller, quạt CBI ChAT, quạt ly tâm ChAT.

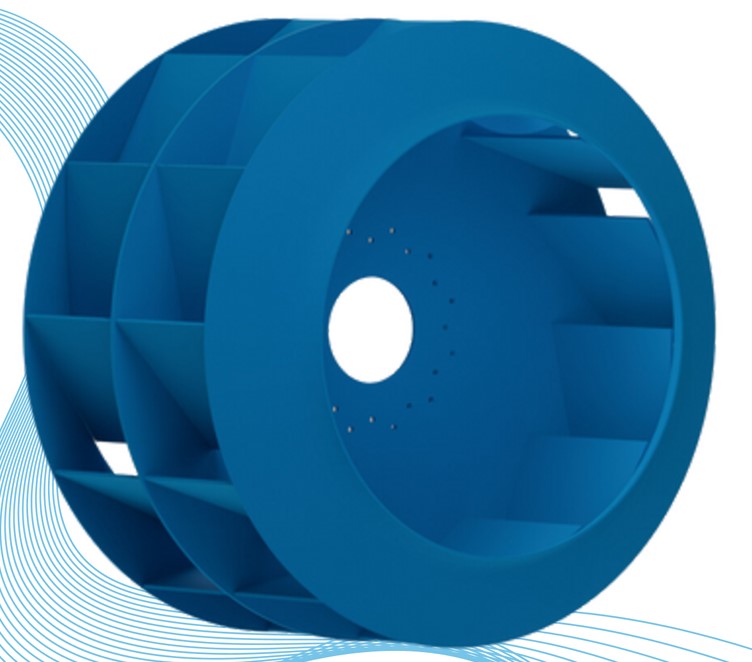

ChBT Impeller
ChBT Impeller cũng sử dụng cấu hình 12 + 12 cánh, được thiết kế cho những điều kiện môi chất khác nhau.
ChBT có thể đạt hiệu suất lên đến 86% và phù hợp với môi chất chứa bụi mịn, khô, không mài mòn hoặc môi trường có độ ẩm cao.
Từ khóa: CBI ChBT, ChBT Impeller, quạt CBI ChBT, quạt ly tâm ChBT.
| Thông số | CBI ChT Series |
|---|---|
| Thương hiệu |
CBI Group |
| Series | ChT Series |
| Loại thiết bị | Quạt ly tâm công nghiệp |
| Kiểu hút | Double-inlet – 2 cửa hút |
| Ứng dụng chính | Điều hòa không khí và thông gió |
| Lưu lượng tối đa | 750.000 m³/h |
| Áp suất tối đa | 5.000 Pa |
| Số kích thước | 19 |
| Đường kính cánh | 411 – 2.434 mm |
| Kiểu cánh | Airfoil / backward inclined flat |
| ChAT | Hiệu suất đến 90% |
| ChBT | Hiệu suất đến 86% |
| Nhiệt độ làm việc | Đến 300°C |
| Vật liệu vỏ | Thép tấm |
| Màu sơn vỏ | RAL 5009 |
Thông số trên được tổng hợp từ thông tin kỹ thuật CBI Group. Khi lựa chọn model cụ thể cần căn cứ vào performance curve, lưu lượng, áp suất và điểm làm việc của hệ thống.
CBI ChT Series được thiết kế chủ yếu cho các hệ thống điều hòa không khí và thông gió, đặc biệt phù hợp với những hệ thống cần lưu lượng khí lớn.
Các ứng dụng tiêu biểu:
Hệ thống HVAC công nghiệp
Hệ thống điều hòa không khí
Hệ thống thông gió nhà máy
Thông gió nhà xưởng
Hệ thống cấp và hút khí
Hệ thống xử lý không khí
Hệ thống phân phối không khí
Hệ thống thông gió công nghiệp
Quạt hút công nghiệp
Các hệ thống yêu cầu quạt ly tâm lưu lượng lớn
CBI ChT Series có thể được trang bị nhiều phụ kiện để phù hợp với hệ thống lắp đặt, bao gồm:
Các phụ kiện giúp quạt có thể được tích hợp linh hoạt vào hệ thống HVAC và thông gió công nghiệp.
CBI ChT Series – Giải pháp quạt ly tâm công nghiệp
Với thiết kế 2 cửa hút, lưu lượng lên đến 750.000 m³/h, áp suất tối đa 5.000 Pa và nhiều kích thước lựa chọn, CBI ChT Series là giải pháp phù hợp cho các hệ thống HVAC, điều hòa không khí và thông gió công nghiệp.
Tăng Minh Phát hỗ trợ tư vấn và cung cấp quạt ly tâm CBI ChT Series chính hãng tại Việt Nam, dựa trên các thông số thực tế của hệ thống như lưu lượng, áp suất, nhiệt độ, môi chất và điều kiện lắp đặt.
