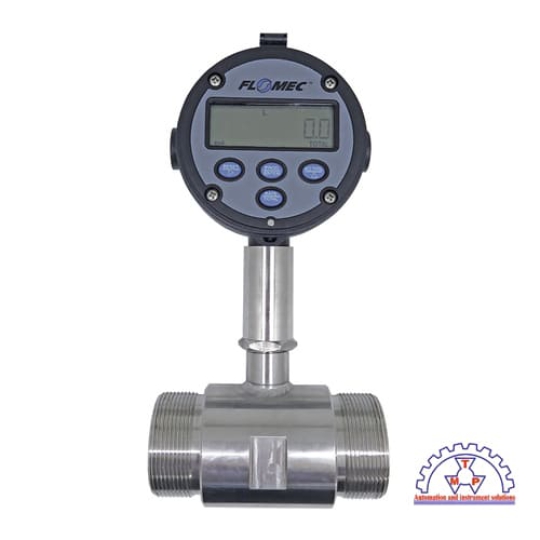

Đồng hồ đo lưu lượng turbine công nghiệp FLOMEC TP Series

Đồng hồ đo lưu lượng turbine FLOMEC TP Series – TP Turbine Flowmeter

Đồng hồ đo lưu lượng FLOMEC TP Series là dòng lưu lượng kế turbine công nghiệp, được thiết kế để đo chất lỏng có độ nhớt thấp trong đường ống từ 1/2 inch đến 6 inch. Thiết bị có dải đo rộng từ 1,8 đến 9.160 L/min, độ chính xác ±0,5% giá trị đọc và thân bằng thép không gỉ 316.

FLOMEC TP Series có nhiều lựa chọn kết nối ren và mặt bích, đồng thời hỗ trợ các tùy chọn tín hiệu xung, 4–20 mA, bộ hiển thị lưu lượng và tổng lưu lượng. Một số cấu hình có chứng nhận ATEX/IECEx và Intrinsically Safe cho khu vực nguy hiểm.

Đặc điểm nổi bật

• Công nghệ đo lưu lượng turbine, phù hợp với chất lỏng có độ nhớt thấp.

• Độ chính xác ±0,5% giá trị đọc.

• Dải kích thước đường ống từ 1/2" đến 6".

• Thân và bộ phận đỡ ổ trục bằng thép không gỉ 316.

• Rotor bằng thép không gỉ 431, ổ trục Tungsten Carbide.

• Có lựa chọn kết nối ren BSPP, NPT và mặt bích ANSI, DIN.

• Tùy chọn tín hiệu 4–20 mA, xung, cảnh báo và bộ hiển thị.

• Có phiên bản Pick-off ATEX/IECEx và cấu hình an toàn nội tại tùy lựa chọn.

Danh sách model FLOMEC TP Series

• TP010 - 1/2" (15 mm) - 1,8–18 L/min

• TP012 - 3/4" (20 mm) - 3,8–37,9 L/min

• TP015 - 3/4" (20 mm) - 6,7–67 L/min

• TP020 - 3/4" (20 mm) - 13–130 L/min

• TP025 - 1" (25 mm) - 27–270 L/min

• TP040 - 1-1/2" (40 mm) - 57–570 L/min

• TP050 - 2" (50 mm) - 113–1.130 L/min

• TP080 - 3" (80 mm) - 225–2.250 L/min

• TP0100 - 4" (100 mm) - 450–4.500 L/min

• TP0150 - 6" (150 mm) - 916–9.160 L/min

Thông số kỹ thuật

Lưu ý: Kết nối ren chỉ có ở kích thước 1/2" đến 2". Mặt bích có từ kích thước 1" trở lên. Giới hạn nhiệt độ +232°C cần cấu hình High Temperature Pick-off; không áp dụng mặc định cho mọi phiên bản.

Nguyên lý hoạt động của đồng hồ đo lưu lượng FLOMEC TP Series

FLOMEC TP Series hoạt động dựa trên nguyên lý turbine hướng trục. Khi chất lỏng đi qua thân đồng hồ, dòng chảy được dẫn hướng qua rotor làm rotor quay. Tốc độ quay của rotor tỷ lệ với vận tốc dòng chất lỏng trong phạm vi đo quy định.

Bộ cảm biến (Pick-off) ghi nhận chuyển động của rotor và tạo tín hiệu điện. Tín hiệu này được truyền đến bộ hiển thị hoặc thiết bị điều khiển để tính toán lưu lượng tức thời và tổng lưu lượng.

Quy trình hoạt động:

1. Chất lỏng đi vào thân đồng hồ và được bộ phận dẫn dòng định hướng.

2. Dòng chảy làm rotor turbine quay.

3. Bộ Pick-off nhận biết chuyển động quay và tạo tín hiệu.

4. Bộ hiển thị hoặc bộ điều khiển xử lý tín hiệu để hiển thị lưu lượng và tổng lượng chất lỏng.

Các tùy chọn hiển thị và tín hiệu

Ứng dụng của FLOMEC TP Series

Đo lưu lượng nhiên liệu

Giám sát lưu lượng nhiên liệu trong hệ thống cấp phát và chuyển nhiên liệu công nghiệp.

Hệ thống hóa chất và dung môi

Đo lưu lượng dung môi, alcohol và các chất lỏng có độ nhớt thấp tương thích vật liệu.

Hệ thống nước công nghiệp

Theo dõi lưu lượng nước trong các đường ống và quy trình công nghiệp.

Hệ thống dầu thủy lực nhẹ

Đo lưu lượng dầu thủy lực có độ nhớt nằm trong phạm vi hoạt động của thiết bị.

Các nhóm ứng dụng được nhà sản xuất liệt kê gồm nhiên liệu, alcohol, dung môi, thuốc trừ sâu, nước và dầu thủy lực nhẹ. Cần kiểm tra độ nhớt và khả năng tương thích hóa học trước khi lựa chọn.

Datasheet và tài liệu kỹ thuật

• TP Series Turbine Flowmeter – Datasheet PDF

• TP Series – Datasheet PDF bản lưu trữ
