Đồng hồ đo lưu lượng FLOMEC OM – Lưu lượng kế bánh răng oval
Trong các hệ thống sản xuất công nghiệp, việc đo chính xác lượng chất lỏng đi qua đường ống giúp doanh nghiệp kiểm soát nguyên liệu, quản lý mức tiêu thụ và tự động hóa quy trình chiết rót hoặc định lượng.
Tuy nhiên, khi đo dầu, chất bôi trơn hoặc các chất lỏng có độ nhớt khác nhau, việc lựa chọn lưu lượng kế cần dựa trên đặc tính môi chất, dải lưu lượng và điều kiện vận hành. Ngoài ra, nếu cần truyền dữ liệu về PLC hoặc bộ điều khiển, thiết bị phải có tín hiệu đầu ra phù hợp.

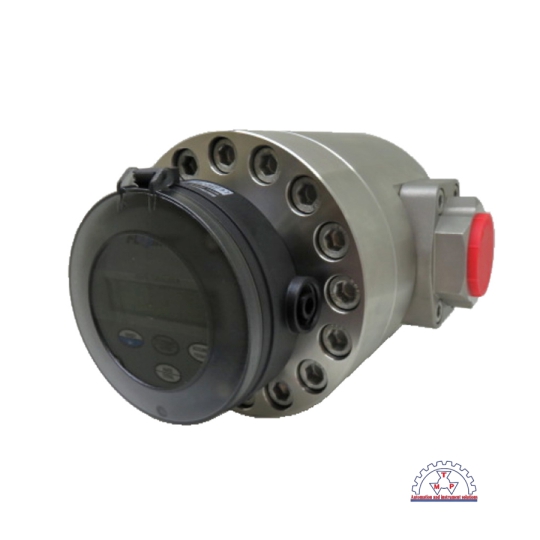

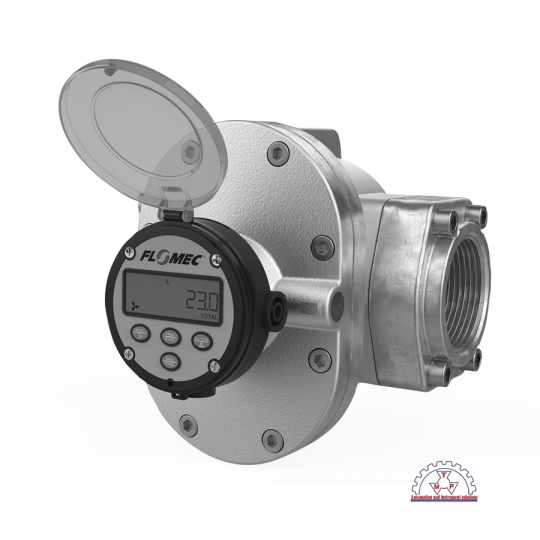

Dòng FLOMEC OM Oval Gear Flowmeter là lưu lượng kế thể tích sử dụng cơ cấu bánh răng oval để đo lượng chất lỏng đi qua. Thiết bị có các phiên bản ngõ ra xung hoặc tích hợp bộ hiển thị, bộ cộng dồn lưu lượng và bộ điều khiển theo cấu hình.
Làm sao đo lượng dầu cấp vào dây chuyền sản xuất?
Một nhà máy cần đo lượng dầu bôi trơn được cấp từ bồn chứa đến máy sản xuất. Hệ thống hiện tại chưa có thiết bị đo thể tích, khiến việc theo dõi lượng dầu tiêu thụ và kiểm soát định lượng còn phụ thuộc vào thao tác thủ công.
Nhà máy muốn lắp một lưu lượng kế có thể truyền xung về PLC để hệ thống tự động đếm lượng chất lỏng đã đi qua đường ống.
Trong trường hợp này, lưu lượng kế bánh răng oval FLOMEC OM có ngõ ra xung là một phương án đáng xem xét. Theo tài liệu hướng dẫn của hãng, chất lỏng đi qua làm hai bánh răng oval quay trong buồng đo chính xác; chuyển động được cảm biến từ phát hiện và chuyển thành xung điện gửi đến thiết bị đo hoặc điều khiển.
Với ứng dụng này, cần xác định:
Lưu lượng nhỏ nhất và lớn nhất của đường ống.
Loại dầu và độ nhớt tại nhiệt độ vận hành.
Vật liệu thân đồng hồ và vật liệu gioăng phù hợp.
Loại ngõ ra xung: Hall Effect, Reed Switch hoặc Quadrature nếu cần.
Hệ thống nhận xung là PLC, bộ đếm lưu lượng hay bộ điều khiển định lượng.
FLOMEC OM là dòng lưu lượng kế bánh răng oval, thuộc nhóm thiết bị đo lưu lượng thể tích kiểu dịch chuyển dương (positive displacement flowmeter).
Nguyên lý của thiết bị dựa trên việc chia dòng chất lỏng thành các thể tích xác định trong buồng đo. Chất lỏng làm quay hai bánh răng oval; chuyển động quay được cảm biến phát hiện để tạo xung điện tương ứng với lượng chất lỏng đi qua.
Đặc điểm chính
Đo thể tích chất lỏng bằng cơ cấu bánh răng oval.
Có các phiên bản ngõ ra xung để kết nối thiết bị điện tử.
Có thể sử dụng với nhiều loại chất lỏng sạch, tùy vật liệu và cấu hình.

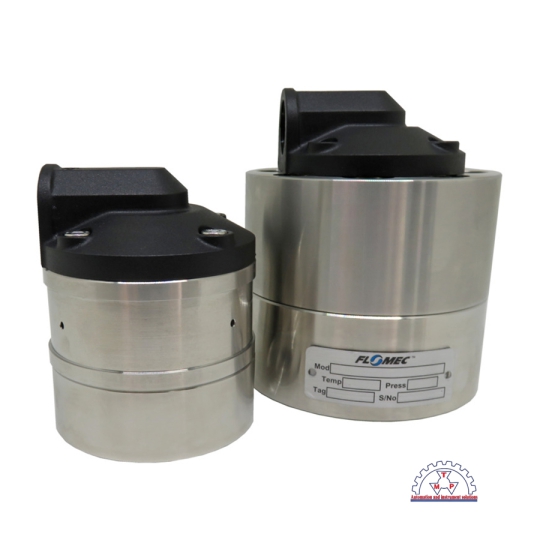

Có các lựa chọn thân nhôm hoặc thép không gỉ theo model.
Có thể kết hợp với thiết bị hiển thị lưu lượng, bộ cộng dồn hoặc bộ điều khiển định lượng phù hợp.
FLOMEC lưu ý rằng lưu lượng kế thép không gỉ có thể phù hợp với nhiều chất lỏng và hóa chất, trong khi phiên bản thân nhôm được dùng cho nhiên liệu, dầu và nhiều chất bôi trơn không có tính ăn mòn mạnh. Tính tương thích phải được xác nhận theo môi chất cụ thể.
Nguyên lý hoạt động của lưu lượng kế bánh răng oval
Nguyên lý hoạt động gồm các bước:
Chất lỏng đi vào cửa vào của đồng hồ.
Áp lực dòng chảy làm hai bánh răng oval quay trong buồng đo.
Các khoang đo vận chuyển những thể tích chất lỏng xác định từ đầu vào đến đầu ra.
Cảm biến từ phát hiện chuyển động quay và tạo tín hiệu xung.
Bộ hiển thị, bộ đếm hoặc PLC sử dụng số xung và hệ số K (K-factor) để tính lượng chất lỏng đã đi qua.
Ngõ ra xung dùng để làm gì?
Tín hiệu xung cho phép thiết bị bên ngoài tính toán thể tích chất lỏng. Khi biết hệ số K của đúng cấu hình đồng hồ, hệ thống có thể quy đổi số xung thành lượng chất lỏng.
Ví dụ, nếu một cấu hình có hệ số hiệu chuẩn là 100 xung/lít, thì 1.000 xung tương ứng 10 lít. Đây chỉ là ví dụ minh họa phép tính, không phải hệ số K mặc định của FLOMEC OM.
Các loại ngõ ra xung của FLOMEC OM
Cảm biến Hall Effect phát hiện chuyển động từ của cơ cấu quay để tạo tín hiệu xung điện tử. Theo tài liệu, một số phiên bản sử dụng ngõ ra Hall dạng NPN ba dây.
Khi kết nối với PLC, cần xác nhận điện áp cấp, dòng tải, kiểu ngõ vào và sơ đồ đấu dây của đúng phiên bản.
Ngõ ra Reed Switch sử dụng tiếp điểm từ để tạo tín hiệu. Đây là lựa chọn cần xem xét khi thiết kế hệ thống đếm xung đơn giản, nhưng phải tuân thủ giới hạn điện áp và dòng điện được công bố.
Một số cấu hình hỗ trợ ngõ ra Quadrature với hai tín hiệu xung lệch pha, phục vụ những ứng dụng cần xác định chiều dòng chảy hoặc phân biệt chiều chuyển động khi thiết bị được cấu hình phù hợp.
Không phải tất cả kích thước và phiên bản FLOMEC OM đều hỗ trợ mọi kiểu ngõ ra. Hãy xác nhận tùy chọn có sẵn theo mã đặt hàng.
Đo lưu lượng dầu và chất bôi trơn
Giám sát lượng dầu cấp vào máy móc, hệ thống bôi trơn hoặc dây chuyền sản xuất. Cần xác nhận độ nhớt, nhiệt độ và vật liệu thân đồng hồ.
Định lượng chất lỏng công nghiệp
Có thể dùng trong hệ thống định lượng hoặc cấp liệu khi vật liệu tiếp xúc tương thích với hóa chất và điều kiện áp suất.
Kết nối PLC và bộ đếm lưu lượng
Sử dụng tín hiệu xung để tính tổng thể tích, giám sát quá trình hoặc điều khiển định lượng khi PLC có ngõ vào tương thích.
Đo chất lỏng trong hệ thống chuyển tải
Giám sát lượng chất lỏng được chuyển qua đường ống, với điều kiện dải lưu lượng và áp suất nằm trong giới hạn của model được chọn.
Các hình ảnh trên minh họa nhóm ứng dụng công nghiệp, không xác nhận một cấu hình FLOMEC cụ thể đã được lắp đặt tại các hệ thống đó.
Đo lưu lượng nhiên liệu & dầu nhớt: Đo lưu lượng dầu DO, FO, xăng, dầu bôi trơn trong các động cơ diesel, tàu biển và hệ thống phát điện.
Ngành hóa chất & dung môi: Đo chính xác lưu lượng các loại axit, kiềm, chất tẩy rửa, dung môi công nghiệp và sơn.
Hệ thống chiết rót & định lượng: Ứng dụng tín hiệu xung kết nối PLC cho dây chuyền đóng chai, chiết rót tự động thực phẩm, nước giải khát, hóa mỹ phẩm.
Ngành chế biến thực phẩm & dược phẩm: Sử dụng phiên bản Inox 316 đo mật đường, xi-rô, mỡ động vật và nguyên liệu dược.
Model tham khảo :
OM008A-511-11_PE_0.5-20L/h_1/4inch_AL_Standard Pulse
OM015A-511-11_PE_1-40L/min_1/2inch_AL_Standard Pulse
OM015S-511-11_PE_1-40L/min_1/2inch_SS316_High Temp Pulse
OM025A-511-11_PE_10-150L/min_1inch_AL_Reed/Hall Pulse
OM025S-511-11_PE_10-150L/min_1inch_SS316_Ex-Proof Pulse
OM040A-511-11_PE_15-250L/min_1.5inch_AL_Standard Pulse
OM040S-511-11_PE_15-250L/min_1.5inch_SS316_Quadrature Pulse
OM050A-511-11_PE_30-450L/min_2inch_AL_Reed/Hall Pulse
OM050S-511-11_PE_30-450L/min_2inch_SS316_High Press Pulse
OM080A-511-11_PE_35-750L/min_3inch_AL_Standard Pulse
OM080S-511-11_PE_35-750L/min_3inch_SS316_Ex-Proof Pulse
OM100A-511-11_PE_50-1200L/min_4inch_AL_Standard Pulse
OM100S-511-11_PE_50-1200L/min_4inch_SS316_Heavy Duty Pulse
(Lưu ý: Dòng đồng hồ FLOMEC OM Series hỗ trợ đầy đủ các tùy chọn kết nối ren NPT/BSPP, mặt bích ANSI/DIN/JIS và các mô-đun ngõ ra xung Ex d/Ex ia chống cháy nổ).
