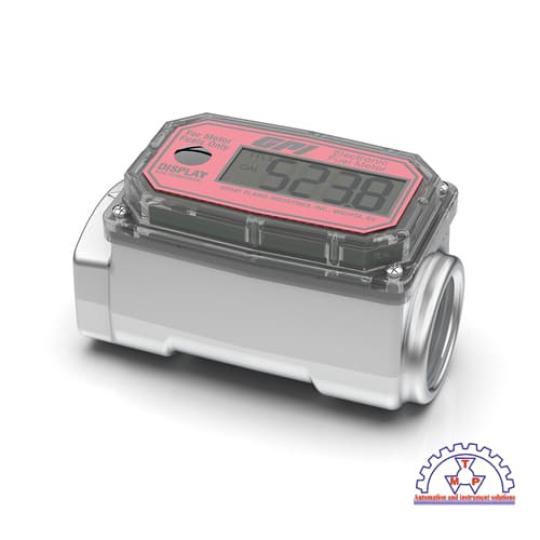

Đồng hồ đo lưu lượng nhiên liệu GPI 01A Series Digital

Đồng hồ đo lưu lượng nhiên liệu GPI 01A Series

GPI 01A Series là đồng hồ đo lưu lượng nhiên liệu dạng turbine, tích hợp màn hình LCD, hiển thị lượng nhiên liệu theo từng lần cấp và tổng lượng tích lũy.

Giá:
Liên hệ
Lượt xem:
2

Thông tin sản phẩm
Bình luận

Đồng hồ đo lưu lượng nhiên liệu GPI 01A Series – Digital In-Line Fuel Meter

Giới thiệu sản phẩm

Đồng hồ đo lưu lượng nhiên liệu GPI 01A Series là thiết bị đo lưu lượng dạng turbine, được thiết kế để lắp trực tiếp trên đường ống hoặc cuối ống cấp nhiên liệu, gần vị trí vòi cấp.

Thiết bị có màn hình LCD hiển thị lượng nhiên liệu theo từng lần cấp (Batch Total) và tổng lượng nhiên liệu tích lũy (Cumulative Total). GPI 01A được hiệu chuẩn tại nhà máy để đo diesel, xăng và dầu hỏa, phù hợp với hệ thống cấp nhiên liệu sử dụng bơm hoặc dòng chảy trọng lực.

30 GMP Gallons/Litres Digital Fuel Mete

Model và thông số kỹ thuật

Các mã model

Model	Đơn vị hiển thị	Kết nối
01A31GM	Gallon	1" NPT, kèm phụ kiện giảm 3/4"
01A31LM	Litre	1" NPT, kèm phụ kiện giảm 3/4"
01A52LM	Litre	1" ISO RC (BSPT), không kèm phụ kiện giảm

Thông số kỹ thuật

Thông số	Giá trị
Hãng sản xuất	GPI – Great Plains Industries
Dòng sản phẩm	01A Series
Tên tiếng Anh	Digital In-Line Fuel Meter
Nguyên lý đo	Turbine
Dải lưu lượng	11–113 L/min (3–30 GPM)
Áp suất làm việc	20,7 bar (300 PSI)
Nhiệt độ vận hành	-10°C đến +54°C
Nhiệt độ lưu trữ	-40°C đến +70°C
Màn hình	LCD
Nguồn cấp	2 pin alkaline AAA
Chức năng	Batch Total và Cumulative Total
Kiểu lắp đặt	Trên đường ống ngang hoặc đứng

Độ chính xác theo loại nhiên liệu:

Nhiên liệu	Dải lưu lượng	Độ chính xác
Diesel / dầu hỏa	10–25 GPM	±2,5% giá trị đọc
Diesel / dầu hỏa	3–30 GPM	±5% giá trị đọc
Xăng	10–25 GPM	±3,5% giá trị đọc
Xăng	3–30 GPM	±5% giá trị đọc

Nguyên lý hoạt động

Turbine Rotor Kits — GREAT PLAINS INDUSTRIES

GPI 01A Series hoạt động dựa trên nguyên lý turbine. Khi nhiên liệu đi qua thân đồng hồ, dòng chảy làm rotor bên trong quay. Chuyển động quay tạo ra tín hiệu điện tại cuộn cảm biến (Pickup Coil).

Bộ điện tử tiếp nhận tín hiệu xung từ turbine, chuyển đổi thành đơn vị lưu lượng đã được hiệu chuẩn và hiển thị kết quả trên màn hình LCD.

Quá trình đo gồm 4 bước:

Nhiên liệu đi qua thân đồng hồ và tác động lên rotor.
Rotor quay theo dòng chảy.
Cuộn cảm biến tạo tín hiệu điện tương ứng với chuyển động của rotor.
Bộ điện tử xử lý tín hiệu và hiển thị lượng nhiên liệu đã đo.

Chức năng hiển thị

Batch Total (TTL1): Hiển thị lượng nhiên liệu trong một lần cấp. Có thể reset bằng cách giữ nút DISPLAY trong 3 giây.
Cumulative Total (TTL2): Hiển thị tổng lượng nhiên liệu tích lũy. Không thể reset thủ công; tự động trở về 0 khi đạt giới hạn hiển thị 9.999.

Ứng dụng

Hệ thống bơm chuyển nhiên liệu

Đo lượng diesel trong quá trình bơm chuyển nhiên liệu giữa bồn chứa và thiết bị.

Máy móc và thiết bị công nghiệp

Theo dõi lượng nhiên liệu cấp cho máy móc, phương tiện và thiết bị sử dụng động cơ diesel.

Trạm cấp phát nhiên liệu

Kiểm soát lượng nhiên liệu theo từng lần cấp và tổng lượng nhiên liệu tích lũy.

Lắp đặt và bảo trì

Lắp đồng hồ ở cuối ống dẫn nhiên liệu, gần vòi cấp.
Có thể lắp theo phương ngang hoặc phương đứng.
Lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân đồng hồ.
Đảm bảo hệ thống được loại bỏ không khí trước khi đo.
Không để băng tan hoặc vật liệu làm kín lọt vào đường dẫn.
Vệ sinh rotor khi có cặn bẩn làm ảnh hưởng đến chuyển động quay.
Không sử dụng khí nén thổi trực tiếp qua cụm turbine vì có thể làm hỏng rotor.

Lưu ý sử dụng:

GPI 01A Series được thiết kế cho:

Diesel đến B100.
Xăng đến E15.
Dầu hỏa (Kerosene).

Không sử dụng thiết bị để đo nước, hóa chất hoặc đo nhiên liệu cấp cho máy bay. Đây cũng không phải thiết bị được chứng nhận cho ứng dụng mua bán nhiên liệu (Legal for Trade). Khi thay pin, Batch Total và Cumulative Total sẽ trở về 0, nhưng dữ liệu hiệu chuẩn nhà máy vẫn được giữ lại.
