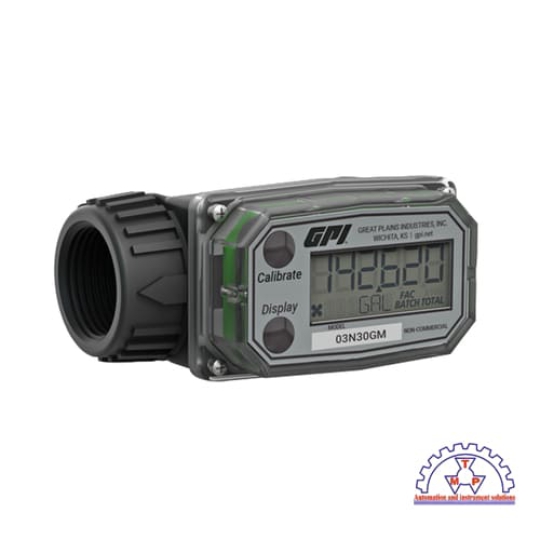

Đồng hồ đo lưu lượng điện tử FLOMEC 03N
FLOMEC 03N thuộc dòng đồng hồ đo lưu lượng điện tử 03 Series, sử dụng nguyên lý turbine để đo chất lỏng và hiển thị kết quả trên màn hình kỹ thuật số. Bài viết dưới đây tập trung vào thông tin xác thực trong tài liệu hướng dẫn 03N, không tự suy diễn thông số từ các dòng FLOMEC khác.
Đo lưu lượng bằng turbine; tín hiệu từ rotor được chuyển đổi thành đơn vị lưu lượng hiển thị trên màn hình.
Màn hình Q9 có 6 chữ số, hiển thị tổng lưu lượng theo mẻ (Batch Total) và tổng tích lũy (Accumulative Total).
Batch Total có thể reset; Accumulative Total dùng để theo dõi tổng lượng liên tục.
Q9 sử dụng 2 pin alkaline AAA, tuổi thọ pin công bố trên 2 năm.
Model vỏ Nylon được khuyến nghị dùng với nước và hóa chất không ăn mòn mạnh.
|
Thông số |
Model Low Flow |
Model 1 inch |
Model 2 inch |
|---|---|---|---|
|
Dải lưu lượng |
1–11 L/min |
11–190 L/min |
76–760 L/min |
|
Kiểu đo |
Paddlewheel |
Turbine |
Turbine |
|
Kết nối ren |
NPT |
NPT |
NPT |
|
Kích thước đầu vào/ra |
1 inch |
1 inch |
2 inch |
|
Đường kính trong |
1/4 inch |
1 inch |
2 inch |
|
Áp suất tối đa của vỏ Nylon |
10,3 bar |
10,3 bar |
10,3 bar |
Thông số chung:
Nhiệt độ vận hành: -18 đến +54°C.
Độ chính xác: model Low Flow hiệu chuẩn tại hiện trường ±1,5%; model 1 inch và 2 inch: hiệu chuẩn nhà máy ±1,5%, hiệu chuẩn tại hiện trường ±1,0%.
Vật liệu rotor và giá đỡ: Nylon.
Trục: Tungsten Carbide.
Bạc trượt: Ceramic.
Vòng giữ: Stainless Steel.
Vật liệu vỏ: Nylon hoặc Aluminum tùy phiên bản.
FLOMEC 03 Series hoạt động dựa trên nguyên lý đo lưu lượng bằng turbine. Khi chất lỏng đi qua thân đồng hồ, dòng chảy làm rotor turbine quay. Tốc độ quay tạo ra các xung tín hiệu thông qua bộ tạo tín hiệu từ tính (Signal Generators).
Bộ điện tử Q9 tiếp nhận tín hiệu xung từ turbine, xử lý theo hệ số K (K-Factor) đã được hiệu chuẩn và chuyển đổi thành đơn vị lưu lượng tương ứng để hiển thị trên màn hình.
Quy trình hoạt động gồm 4 bước:
Dòng chất lỏng đi qua: Chất lỏng đi vào thân đồng hồ và tác động lên rotor.
Rotor quay: Tốc độ quay của rotor thay đổi theo lưu lượng chất lỏng.
Tạo tín hiệu xung: Bộ tạo tín hiệu từ tính ghi nhận chuyển động quay và tạo xung điện.
Xử lý và hiển thị: Bộ Q9 nhận xung, tính toán lượng chất lỏng và hiển thị kết quả.
Chức năng hiển thị trên Q9:
Batch Total: Tổng lưu lượng theo từng lần đo, có thể đưa về 0 trước khi bắt đầu lần đo mới.
Accumulative Total: Tổng lưu lượng tích lũy, dùng theo dõi lượng chất lỏng đã đi qua đồng hồ.
FLOMEC 03N vỏ Nylon phù hợp với các ứng dụng đo:
Nước và chất lỏng không ăn mòn mạnh.
Hệ thống tưới tiêu và cấp nước.
Định lượng chất lỏng theo từng mẻ.
Theo dõi lượng chất lỏng cấp qua đường ống hoặc vòi cấp.
Không sử dụng phiên bản vỏ Nylon cho chất lỏng chưa xác nhận tương thích vật liệu.
