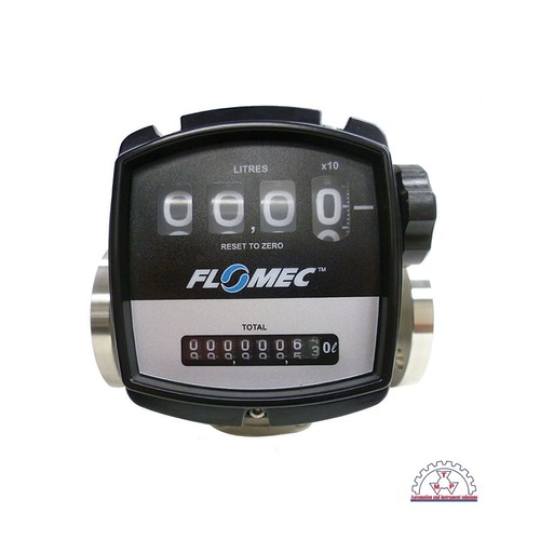

Đồng hồ đo lưu lượng cơ FLOMEC OM Series – Oval Gear Flow Meter
FLOMEC OM Series Mechanical Flow Meter là dòng đồng hồ đo lưu lượng thể tích sử dụng nguyên lý bánh răng oval (Oval Gear). Thiết bị được trang bị bộ đếm cơ để hiển thị lượng chất lỏng đi qua đường ống, không yêu cầu nguồn điện cấp cho bộ hiển thị.
Dòng OM Mechanical được sử dụng để đo dầu nhiên liệu, dầu bôi trơn và các chất lỏng công nghiệp sạch có độ nhớt phù hợp. Thiết bị có thể lắp đặt trong hệ thống bơm chuyển chất lỏng hoặc hệ thống cấp bằng trọng lực, với điều kiện vận hành đáp ứng giới hạn kỹ thuật của từng model.
Bộ hiển thị cơ được chế tạo với vỏ nhôm. Hãng cung cấp các lựa chọn về vật liệu thân, rotor, gioăng làm kín, kiểu kết nối đường ống và đơn vị hiển thị.
|
Model |
Kích thước |
Dải lưu lượng |
|---|---|---|
|
OM015 |
DN15 – 1/2" |
1–40 L/min |
|
OM025 |
DN25 – 1" |
10–150 L/min |
|
OM040 |
DN40 – 1 1/2" |
15–250 L/min |
|
OM050 |
DN50 – 2" |
30–450 L/min (rotor inox), 30–500 L/min (rotor PPS) |
|
OM080 |
DN80 – 3" |
35–750 L/min |
|
OM080E |
DN80 – 3" Extended Flow |
50–1.000 L/min |
|
OM100 |
DN100 – 4" |
75–1.500 L/min |
|
OM100E |
DN100 – 4" Extended Flow |
150–2.500 L/min |
|
Thông số |
Giá trị |
|---|---|
|
Tên tiếng Anh |
OM Series Mechanical Flowmeter |
|
Hãng sản xuất |
FLOMEC |
|
Nguyên lý đo |
Oval Gear – bánh răng oval |
|
Kiểu hiển thị |
Mechanical Register – bộ đếm cơ |
|
Kích thước danh định |
DN15–DN100 |
|
Dải lưu lượng toàn dòng |
1–2.500 L/min, tùy model |
|
Độ chính xác |
±1% giá trị đọc với bộ đếm M; ±0,5% với bộ đếm V |
|
Độ lặp lại |
Thông thường ±0,03% giá trị đọc |
|
Nhiệt độ môi trường |
-15 đến +80°C |
|
Vật liệu thân |
Nhôm hoặc thép không gỉ 316L, tùy model |
|
Vật liệu rotor |
PPS, thép không gỉ hoặc nhôm, tùy cấu hình |
|
Gioăng làm kín |
Viton, Viton bọc Teflon hoặc Buna-N |
|
Kiểu kết nối |
BSPP, NPT, mặt bích ANSI hoặc DIN, tùy model |
|
Cấp bảo vệ |
IP65 (bộ đếm M), IP54 (bộ đếm V) |
Áp suất làm việc tối đa
|
Model |
Áp suất tối đa với kết nối ren |
|---|---|
|
OM015 |
40 bar |
|
OM025 |
40 bar |
|
OM040 |
30 bar |
|
OM050 |
20 bar |
|
OM080 |
12 bar |
|
OM080E |
12 bar |
|
OM100 |
10 bar |
|
OM100E |
10 bar |
Đồng hồ đo lưu lượng cơ FLOMEC OM sử dụng hai bánh răng oval chuyển động bên trong buồng đo. Khi chất lỏng đi qua, chênh lệch áp suất làm các bánh răng quay, tạo thành các khoang chứa có thể tích xác định.
Chuyển động của bánh răng được truyền đến bộ đếm cơ để ghi nhận tổng thể tích chất lỏng. Nhờ nguyên lý đo thể tích trực tiếp, thiết bị không yêu cầu đoạn ống thẳng để ổn định dòng chảy như một số công nghệ đo lưu lượng khác.
|
Mã bộ đếm |
Đặc điểm |
|---|---|
|
M3 |
Bộ đếm cơ 4 chữ số, đơn vị lít |
|
M4 |
Bộ đếm cơ 4 chữ số, đơn vị US gallon |
|
V1 |
Bộ đếm cơ có chức năng reset, 5 chữ số, đơn vị lít; áp dụng OM050–OM100E |
Bộ đếm M có cấp bảo vệ IP65. Bộ đếm V có cấp bảo vệ IP54.
Hệ thống cấp và chuyển dầu diesel
Đo dầu bôi trơn công nghiệp
Đo thể tích dầu trong đường ống
Đo chất lỏng công nghiệp sạch
Các lĩnh vực được hãng liệt kê gồm công nghiệp dầu khí, ô tô, hàng không, khai khoáng, năng lượng, hóa chất, dược phẩm, thực phẩm, sơn và môi trường. Khả năng sử dụng thực tế phụ thuộc vào tính tương thích hóa học của vật liệu tiếp xúc chất lỏng, điều kiện áp suất, nhiệt độ và yêu cầu vệ sinh hoặc chứng nhận của hệ thống.
|
Mã model |
Mô tả |
|---|---|
|
OM015A001-820M4 |
DN15, thân nhôm, kết nối NPT, bộ đếm cơ |
|
OM025A001-820M4 |
DN25, thân nhôm, kết nối NPT, bộ đếm cơ |
|
OM040A001-820M4 |
DN40, thân nhôm, kết nối NPT, bộ đếm cơ |
|
OM050A001-820M4 |
DN50, thân nhôm, kết nối NPT, bộ đếm cơ |
|
OM080A001-840M4 |
DN80, thân nhôm, kết nối mặt bích ANSI, bộ đếm cơ |
|
OM100A001-840M4 |
DN100, thân nhôm, kết nối mặt bích ANSI, bộ đếm cơ |
