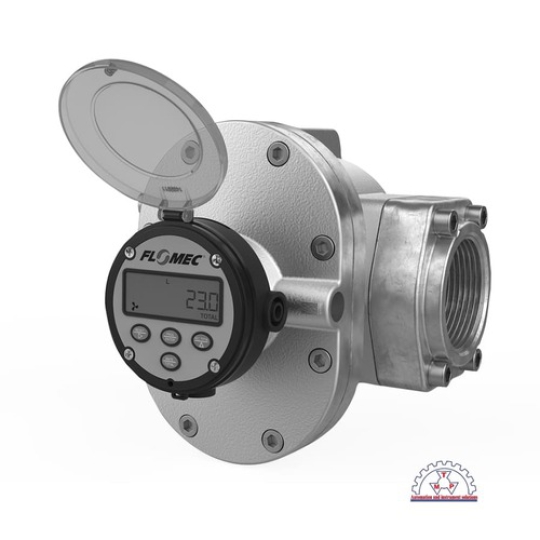

Đồng hồ đo lưu lượng FLOMEC OM Series Large Capacity
FLOMEC OM Large Capacity là dòng đồng hồ đo lưu lượng bánh răng oval (Oval Gear Flow Meter) được thiết kế để đo thể tích các loại chất lỏng công nghiệp sạch với lưu lượng lớn. Thiết bị phù hợp cho các ứng dụng chuyển tải dầu, nhiên liệu, dung môi, cồn, chất lỏng chống đông và nhiều loại chất lỏng khác tương thích với vật liệu của đồng hồ.
Dòng sản phẩm có kích thước kết nối 3 inch và 4 inch, gồm bốn model chính: OM080, OM080E, OM100 và OM100E. Dải lưu lượng theo cấu hình nằm trong khoảng 35–2.500 L/min.
Một nhà máy cần kiểm soát lượng dầu hoặc nhiên liệu được bơm từ bồn chứa sang bồn trung gian. Lưu lượng vận hành lớn khiến việc lựa chọn thiết bị đo phải đáp ứng cả dải lưu lượng, áp suất đường ống và yêu cầu truyền tín hiệu về hệ thống điều khiển.
Trong trường hợp này, FLOMEC OM080, OM080E, OM100 hoặc OM100E có thể được xem xét tùy theo lưu lượng thực tế và kích thước đường ống. Dòng OM Large Capacity sử dụng nguyên lý bánh răng oval, cung cấp phép đo thể tích trực tiếp và có tùy chọn ngõ ra xung hoặc màn hình điện tử.
Ảnh minh họa hệ thống chuyển tải nhiên liệu và đo lưu lượng công nghiệp.
Để chọn đúng model, cần xác định lưu lượng nhỏ nhất, lưu lượng lớn nhất, độ nhớt chất lỏng, áp suất, nhiệt độ, vật liệu thân đồng hồ và kiểu kết nối. Nếu cần kết nối PLC, phải xác nhận loại ngõ ra và hệ số K của cấu hình đặt hàng.
|
Model |
Kích thước danh nghĩa |
Dải lưu lượng |
|---|---|---|
|
OM080 |
3 inch (80 mm) |
35–750 L/min |
|
OM080E |
3 inch (80 mm), Extended Flow |
50–1.000 L/min |
|
OM100 |
4 inch (100 mm) |
75–1.500 L/min |
|
OM100E |
4 inch (100 mm), Extended Flow |
150–2.500 L/min |
FLOMEC OM080
OM080 là lưu lượng kế bánh răng oval kích thước 3 inch, có dải lưu lượng công bố 35–750 L/min. Phiên bản thân thép không gỉ 316L được liệt kê cho model này.
Liên quan: FLOMEC OM080, đồng hồ đo lưu lượng OM080, lưu lượng kế 3 inch, FLOMEC OM080 flow meter.
FLOMEC OM080E
OM080E là phiên bản Extended Flow 3 inch, có dải lưu lượng 50–1.000 L/min. Model phù hợp để xem xét khi lưu lượng yêu cầu vượt dải vận hành của OM080 thông thường.
Liên quan: FLOMEC OM080E, lưu lượng kế OM080E, đồng hồ đo lưu lượng 3 inch lưu lượng lớn.
FLOMEC OM100
OM100 là model kích thước 4 inch, có dải lưu lượng công bố 75–1.500 L/min, phù hợp với các đường ống chuyển tải chất lỏng công nghiệp có lưu lượng lớn.
Liên quan: FLOMEC OM100, đồng hồ đo lưu lượng OM100, lưu lượng kế 4 inch, FLOMEC OM100 flow meter.
FLOMEC OM100E
OM100E là phiên bản Extended Flow 4 inch, có dải lưu lượng 150–2.500 L/min. Đây là model có dải lưu lượng lớn nhất trong bốn phiên bản của dòng OM Large Capacity.
Liên quan: FLOMEC OM100E, đồng hồ đo lưu lượng OM100E, lưu lượng kế 4 inch lưu lượng cao.
|
Thông số |
Giá trị |
|---|---|
|
Nguyên lý đo |
Bánh răng oval |
|
Độ chính xác |
±0,5% số đọc |
|
Độ chính xác tùy chọn |
±0,2% khi mua hiệu chuẩn 5 điểm cùng tùy chọn màn hình R5 hoặc R6 |
|
Độ lặp lại điển hình |
±0,03% số đọc |
|
Kích thước kết nối |
3 inch (80 mm), 4 inch (100 mm) |
|
Vật liệu thân |
Nhôm; thép không gỉ 316L chỉ được liệt kê cho OM080 |
|
Vật liệu rotor |
PPS, PPS cắt rãnh cho chất lỏng độ nhớt cao, thép không gỉ hoặc nhôm tùy model |
|
Nhiệt độ vận hành |
-40 đến +150 °C, tùy cấu hình |
|
Áp suất tối đa – thân nhôm |
12 bar với OM080/OM080E; 10 bar với OM100/OM100E |
|
Áp suất tối đa – thân thép không gỉ |
12 bar, model OM080 |
|
Lọc khuyến nghị |
400 µm (40 mesh) |
|
Ngõ ra |
Reed Switch, Hall Effect, Quadrature Pulse và các tùy chọn điện tử |
|
Kết nối |
BSPP, NPT, mặt bích ANSI-150 RF, PN16 DIN tùy cấu hình |
Lưu ý: Áp suất tối đa, nhiệt độ, vật liệu rotor và ngõ ra phải được kiểm tra theo đúng mã đặt hàng. Không áp dụng thông số của OM080 cho OM100E hoặc ngược lại.
Hai bánh răng oval quay bên trong buồng đo khi chất lỏng đi qua đồng hồ. Chuyển động này được cảm biến phát hiện và chuyển đổi thành tín hiệu xung. Bộ đếm hoặc thiết bị điện tử có thể sử dụng số xung cùng hệ số K để tính lưu lượng và tổng thể tích chất lỏng.
Đo nhiên liệu và dầu
Giám sát thể tích dầu diesel, xăng, nhiên liệu sinh học và dầu bôi trơn khi vật liệu tương thích với cấu hình đồng hồ.
Đo dung môi và chất lỏng công nghiệp
Có thể sử dụng với dung môi, cồn, glycol và một số hóa chất tương thích theo điều kiện vận hành.
Đo dầu thực vật và chất lỏng sản xuất
Theo dõi lượng chất lỏng chuyển tải trong các hệ thống công nghiệp phù hợp, với yêu cầu vật liệu và vệ sinh được xác nhận riêng.
Các ứng dụng trên thuộc nhóm ứng dụng điển hình do hãng liệt kê; cần kiểm tra độ nhớt, tính tương thích hóa học và điều kiện vận hành trước khi chọn thiết bị.
