Cảm biến đo mức radar dẫn sóng VEGA VEGAFLEX 81 và VEGAFLEX 82

Trong các hệ thống tự động hóa công nghiệp, việc đo mức nguyên liệu trong bồn chứa, bể công nghệ hoặc silo là yếu tố quan trọng để kiểm soát tồn kho, giám sát quá trình sản xuất và hạn chế tình trạng tràn hoặc thiếu nguyên liệu.

Tuy nhiên, mỗi ứng dụng có những yêu cầu khác nhau. Bồn chứa hóa chất có thể xuất hiện hơi, bọt hoặc hiện tượng ngưng tụ, trong khi silo chứa xi măng, bột hoặc hạt nhựa thường phát sinh nhiều bụi và vật liệu bám trên đầu dò.

Để đáp ứng các nhu cầu đo mức này, hãng VEGA cung cấp dòng cảm biến radar dẫn sóng VEGAFLEX, trong đó VEGAFLEX 81 dành cho chất lỏng và VEGAFLEX 82 được thiết kế cho chất rắn rời.

VEGA Vegaflex 81 Guided Wave Radar Level Sensor

Cảm biến đo mức radar dẫn sóng là gì?

Cảm biến đo mức radar dẫn sóng (Guided Wave Radar – GWR) là thiết bị dùng để đo mức chất lỏng hoặc vật liệu rời bên trong bồn, silo và thùng chứa. Thiết bị sử dụng xung vi sóng truyền dọc theo một que hoặc cáp thăm dò để xác định khoảng cách đến bề mặt vật liệu, từ đó tính toán mức chứa.

Nên chọn cảm biến đo mức nào cho bồn và silo?

Với Bồn chứa chất lỏng trong nhà máy

Một nhà máy cần giám sát mức chất lỏng trong bồn có hiện tượng hơi, bọt hoặc ngưng tụ. Nếu lựa chọn cảm biến không phù hợp, tín hiệu đo có thể thiếu ổn định, ảnh hưởng đến quá trình giám sát và điều khiển.

Trong trường hợp này, VEGAFLEX 81 là model đáng xem xét vì được thiết kế để đo mức chất lỏng và mặt phân cách giữa hai chất lỏng. Thiết bị có thể sử dụng đầu dò dạng cáp, thanh hoặc ống đồng trục tùy cấu hình.

Với Silo chứa xi măng, bột hoặc hạt nhựa

Một dây chuyền sản xuất cần theo dõi lượng nguyên liệu trong silo. Khi nạp liệu, bụi phát sinh nhiều và vật liệu có thể bám trên đầu dò, gây khó khăn cho việc đo mức.

VEGAFLEX 82 là model được tối ưu cho vật liệu rắn rời, phù hợp để xem xét trong các ứng dụng như silo ngũ cốc, silo xi măng và nguyên liệu nhựa. Hãng nêu rõ khả năng đo trong môi trường có nhiều bụi, ngưng tụ hoặc vật liệu bám.

Hai model này sử dụng công nghệ radar dẫn sóng (Guided Wave Radar – GWR/TDR), trong đó xung vi sóng truyền dọc theo đầu dò dạng cáp hoặc thanh kim loại. Điểm khác biệt chính là:

VEGAFLEX 81: được thiết kế để đo mức và đo mặt phân cách giữa các chất lỏng.
VEGAFLEX 82: được tối ưu cho đo mức liên tục của vật liệu rời, kể cả trong môi trường có nhiều bụi, ngưng tụ hoặc vật liệu bám.

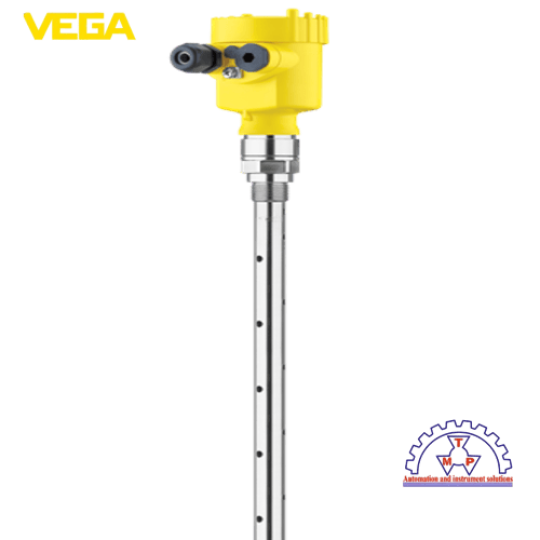

VEGAFLEX 81 – Cảm biến đo mức và mặt phân cách chất lỏng

VEGA Vegaflex 81 Guided Wave Radar Level Sensor

VEGAFLEX 81 là cảm biến radar dẫn sóng sử dụng công nghệ TDR (Time Domain Reflectometry) để đo mức liên tục và đo mặt phân cách chất lỏng.

Cảm biến có thể sử dụng đầu dò dạng cáp, thanh hoặc ống đồng trục. Thiết bị được ứng dụng trong các hệ thống chứa chất lỏng, bao gồm bồn chứa, ống đo mức và đường ống bypass.

Ứng dụng của VEGAFLEX 81

Đo mức chất lỏng trong bồn chứa công nghiệp.
Đo mức trong bồn có hơi, bọt hoặc ngưng tụ.
Đo mặt phân cách giữa hai chất lỏng.
Giám sát mức trong ống đứng hoặc ống bypass.
Ứng dụng trong các ngành hóa chất, năng lượng và lưu trữ chất lỏng.

Thông số kỹ thuật VEGAFLEX 81

Bảng dưới đây tổng hợp và dịch các thông số kỹ thuật được công bố trên trang sản phẩm chính hãng của VEGA. Thông số cụ thể của thiết bị đặt hàng còn phụ thuộc cấu hình được lựa chọn.

Thông số	Giá trị theo hãng
Nguyên lý đo	Radar dẫn sóng TDR
Dải đo khoảng cách	Lên đến 75 m
Nhiệt độ quá trình	-60 đến +200 °C
Áp suất quá trình	-1 đến +40 bar
Độ chính xác	±2 mm
Kiểu đầu dò	Cáp, thanh hoặc ống đồng trục
Vật liệu phần tiếp xúc môi chất	316L, PFA và các vật liệu hợp kim được hãng liệt kê
Kết nối ren	Từ G¾ hoặc ¾ NPT
Kết nối mặt bích	Từ DN25 hoặc 1 inch
Tín hiệu đầu ra	4–20 mA/HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus hoặc cấu hình khác theo phiên bản
Nhiệt độ môi trường	-40 đến +80 °C
Cấp bảo vệ	Tùy cấu hình, có các phiên bản IP66/IP67 và IP66/IP68

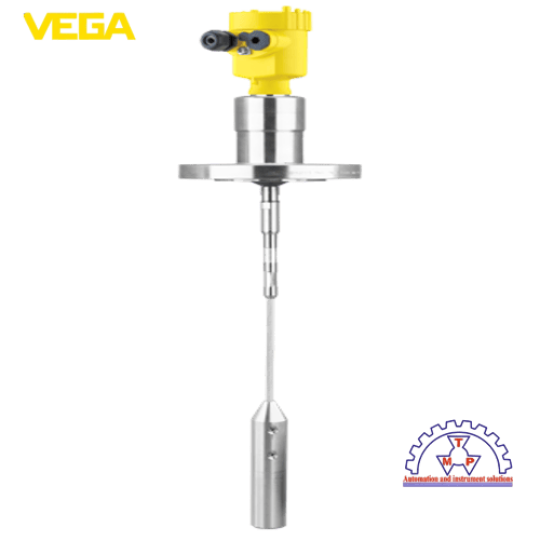

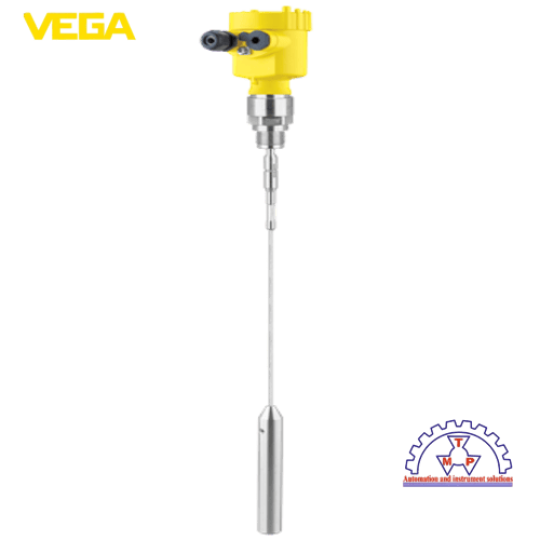

VEGAFLEX 82 – Cảm biến đo mức chất rắn rời trong silo

TDR-guided wave radar level sensor - VEGAFLEX 82 - VEGA Grieshaber KG - bulk solids / Modbus / PROFIBUS

VEGAFLEX 82 là cảm biến radar dẫn sóng được thiết kế để đo mức liên tục của vật liệu rắn rời. Thiết bị phù hợp với các ứng dụng công nghiệp có nhiều bụi, ngưng tụ hoặc vật liệu bám trên đầu dò.

VEGAFLEX 82 có các phiên bản đầu dò dạng cáp hoặc thanh. Đầu dò có thể được rút ngắn theo điều kiện lắp đặt đối với những phiên bản cho phép.

Ứng dụng của VEGAFLEX 82

Đo mức nguyên liệu trong silo xi măng.
Đo mức hạt nhựa và nguyên liệu ngành nhựa.
Đo mức ngũ cốc trong kho chứa.
Đo mức bột màu, bột công nghiệp và vật liệu dạng hạt.
Giám sát mức nguyên liệu trong dây chuyền sản xuất vật liệu xây dựng.

Thông số kỹ thuật VEGAFLEX 82

Thông số	Giá trị theo hãng
Nguyên lý đo	Radar dẫn sóng TDR
Dải đo khoảng cách	Lên đến 75 m
Nhiệt độ quá trình	-40 đến +200 °C
Áp suất quá trình	-1 đến +40 bar
Độ chính xác	±2 mm
Kiểu đầu dò	Cáp hoặc thanh
Vật liệu phần tiếp xúc môi chất	316L, Alloy C22 và PA theo phiên bản
Kết nối ren	Từ G¾ hoặc ¾ NPT
Kết nối mặt bích	Từ DN25 hoặc 1 inch
Tín hiệu đầu ra	4–20 mA/HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus hoặc cấu hình khác theo phiên bản
Nhiệt độ môi trường	-40 đến +80 °C
Cấp bảo vệ	Tùy cấu hình, có các phiên bản IP66/IP67 và IP66/IP68

So sánh VEGAFLEX 81 và VEGAFLEX 82

Tiêu chí	VEGAFLEX 81	VEGAFLEX 82
Môi chất chính	Chất lỏng	Chất rắn rời
Chức năng nổi bật	Đo mức và mặt phân cách	Đo mức vật liệu rời
Kiểu đầu dò	Cáp, thanh, ống đồng trục	Cáp hoặc thanh
Dải đo tối đa công bố	75 m	75 m
Nhiệt độ quá trình	-60 đến +200 °C	-40 đến +200 °C
Áp suất quá trình	-1 đến +40 bar	-1 đến +40 bar
Độ chính xác công bố	±2 mm	±2 mm
Ứng dụng tiêu biểu	Bồn chất lỏng, bồn hóa chất, ống bypass	Silo xi măng, bột, hạt nhựa, ngũ cốc

Ưu điểm của công nghệ radar dẫn sóng TDR

Radar dẫn sóng truyền xung vi sóng dọc theo đầu dò. Khi xung gặp bề mặt vật liệu, một phần tín hiệu phản xạ trở lại cảm biến. Thiết bị phân tích thời gian truyền của tín hiệu để xác định khoảng cách và mức vật liệu. Trong ứng dụng đo mặt phân cách, thiết bị có thể đánh giá tín hiệu phản xạ từ các lớp môi chất khác nhau.

Một số lợi ích cần xem xét khi lựa chọn công nghệ này:

Đo mức liên tục phục vụ giám sát và điều khiển quá trình.
Có nhiều lựa chọn đầu dò cho từng loại ứng dụng.
Hỗ trợ các cấu hình tín hiệu công nghiệp khác nhau.
Có thể xem xét cho những môi trường có bụi, hơi hoặc hiện tượng bám vật liệu tùy model và điều kiện lắp đặt.

Hiệu quả thực tế phụ thuộc vào cấu hình cảm biến, điều kiện lắp đặt và đặc tính môi chất; cần xác nhận theo ứng dụng cụ thể.

無水アンモニア貯蔵タンク | 精製石油化学業界 | アプリケーション｜VEGA製品の日本総代理店関西オートメイション株式会社

Đo mức chất lỏng trong bồn hóa chất

VEGAFLEX 81 có thể được sử dụng để đo mức liên tục của chất lỏng trong bồn chứa hóa chất, dung môi và các môi chất công nghiệp. Cần kiểm tra vật liệu tiếp xúc và giới hạn nhiệt độ, áp suất theo từng ứng dụng.

Измерение уровня. Методы, способы измерения уровня. Выбор уровнемера

Đo mặt phân cách dầu và nước

VEGAFLEX 81 có thể được xem xét cho ứng dụng đo mặt phân cách giữa hai chất lỏng, chẳng hạn dầu và nước, nếu đặc tính điện môi và điều kiện quy trình đáp ứng yêu cầu của phép đo.

Silos à Ciment - MEKA Global

Đo mức xi măng trong silo

VEGAFLEX 82 được tối ưu cho đo mức vật liệu rời, phù hợp để xem xét trong silo xi măng, bột khoáng hoặc nguyên liệu dạng hạt. Thiết kế radar dẫn sóng hỗ trợ phép đo trong môi trường nhiều bụi.

Silo plant for raw materials in Poland - A.B.S. shows how it's done

Đo mức hạt nhựa và ngũ cốc

VEGAFLEX 82 có thể dùng để giám sát mức hạt nhựa, ngũ cốc và các loại vật liệu rời phù hợp, hỗ trợ quản lý tồn chứa trong silo

Câu hỏi thường gặp về VEGAFLEX 81 và VEGAFLEX 82

Radar dẫn sóng GWR khác radar đo mức thông thường như thế nào?

Radar dẫn sóng truyền xung dọc theo đầu dò cáp, thanh hoặc ống đồng trục. Radar không tiếp xúc truyền xung qua không gian đến bề mặt môi chất. Mỗi nguyên lý có ưu điểm riêng tùy hình dạng bồn, môi chất và điều kiện lắp đặt.

VEGAFLEX 81 có đo được hai lớp chất lỏng không?

Có thể đo mặt phân cách giữa hai chất lỏng trong ứng dụng phù hợp. Kết quả phụ thuộc đặc tính điện môi của hai lớp, cấu hình đầu dò và điều kiện quá trình.

VEGAFLEX 82 có phù hợp với silo xi măng không?

Có. VEGA giới thiệu VEGAFLEX 82 cho các ứng dụng đo mức vật liệu rời, trong đó có silo xi măng. Cần xác định chiều cao silo, loại vật liệu và cấu hình đầu dò.

VEGAFLEX 81 và 82 có kết nối PLC được không?

Có thể tích hợp với hệ thống điều khiển nếu chọn đúng phiên bản đầu ra và ngõ vào tương thích. Các tùy chọn tín hiệu bao gồm 4–20 mA/HART và những giao thức khác tùy cấu hình.
